磁铁矿破碎机 磁铁矿破碎机

磁铁矿破碎机

电机功率:30-280kw

生产能力:12-1000t/h

进料粒度:65-300mm

出料粒度:3-60mm

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

磁铁矿破碎机

磁铁矿破碎机主要由给料斗、破碎锥躯体、碗形轴承、齿轮、主机架、分料盘、液力偶合器、润滑系统等几部分组成。磁铁矿破碎机也是矿山生产领域应用较为广泛的破碎设备,以其特有的优点受到了用户的广泛欢迎。

排列整齐的磁铁矿破碎机

该设备还具有破碎效率高、破碎比大、运作成本低、调整方便、经济实惠等优点,磁铁矿破碎机采用的是液压系统,当破碎腔中有异物时,液压系统推动锥体自动退下,等到异物排出去之后,系统就会自动复位。

磁铁矿破碎机图片

磁铁矿破碎机正面图

不同类型下的磁铁矿破碎机

不同规格下的磁铁矿破碎机

磁铁矿破碎机生产厂家

磁铁矿破碎机工作原理

磁铁矿破碎机原理

磁铁矿破碎机在工作时,首先由电动机带动皮带轮或联轴器的转动,设备的传动轴和圆锥部在偏心套的迫动下作旋摆运动,从而使磁铁矿破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使磁铁矿在破碎腔内不断受到冲击、挤压、弯曲等作用实现破碎。设备弹簧保险系统的主要作用是在遇到不可破碎的异物时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,以保护设备。

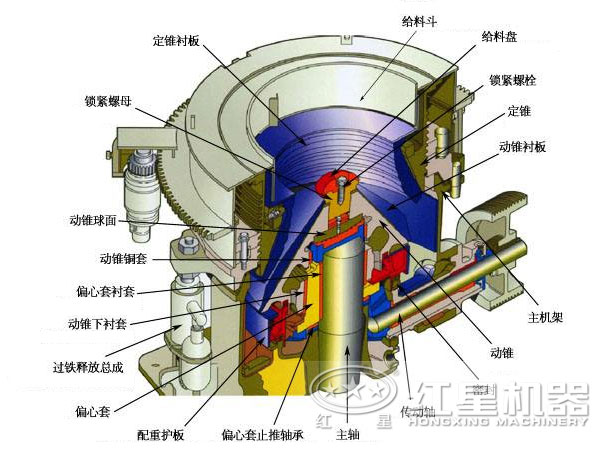

磁铁矿破碎机内部结构

磁铁矿破碎机

磁铁矿破碎机结构

磁铁矿破碎机性能优势

1、磁铁矿破碎机为铸钢结构,在重载部位设置有加强筋,破碎能力强,是普通圆锥破碎机使用寿命的1.5倍。

2、通过电动机向设备传达动力,动力系统强劲。

3、设备部的密封性能好,可有效的保护设备,优化作业环境。

4、磁铁矿破碎机的针对性强,能够结合磁铁矿物料的破碎特点进行作业,生产能力强,使用寿命长。

磁铁矿破碎机技术参数

量身定制生产线

规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
PSG 1600 1620 1676 (5½′) 16-38 209 178 181-327 6P   250 43270
1624 22-51 241 205 258-417
1626 25-64 269 228 299-635
1607 5-13 70 60 90-209
1608 6-19 89 76 136-281
1613 10-25 133 113 190-336
PSG 2100 2127 2134 (7′) 19-38 278 236 544-1034 6P   400 86730
2133 25-51 334 284 862-1424
2136 31-64 369 314 1125-1814
2110 5-16 105 89 218-463
2113 10-19 133 113 404-580
2117 13-25 178 151 517-680
