简/复摆式破碎机 简/复摆式破碎机

简/复摆式破碎机

生产能力:1-2200t/h

进料粒度:120-1500mm

应用范围:水泥、化工、矿山、冶金、矿山、耐火材料、道路建设等领域。

适用物料:石灰石、花岗岩、方解石、玄武岩、大理石、河卵石、矿渣、渣石等。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

简摆式破碎机-复摆式破碎机这两种破碎机是我公司新推出的大型破碎机。简摆式破碎机又叫做粗破,复摆式破碎机因其工作性质,又叫做细破,我厂推出的这两种破碎机的型号种类齐全,可供用户挑选范围较广。

我厂生产的大型破碎机主要单摆式破碎机和复摆式破碎机由于结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点,早已成为我国生产使用较广的破碎设备。主要可适用于冶金、矿山、建筑、交通、水泥等部门,作为粗碎、中碎抗压强度在300Mpa以下的各种矿石或岩石之用。

简/复摆式破碎机图片

简/复摆式破碎机

不同型号规格下的简/复摆式破碎机

简/复摆式破碎机生产车间

简/复摆式破碎机结构组成

简摆式破碎机是单动颚的破碎机,在行业内又被称为粗破。单摆式破碎机的主要结构有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。

简/复摆式破碎机结构

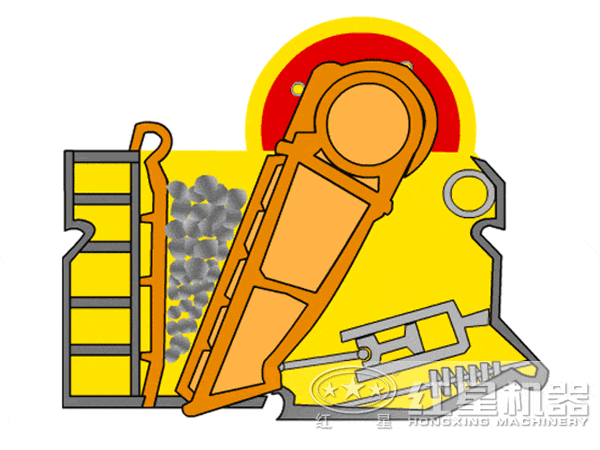

简/复摆式破碎机工作原理

复摆式破碎机是一款利用两颚板对物料的挤压和弯曲作用,粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成,当两颚板靠近时物料即被破碎,当两颚板离开时小于排料口的料块由底部排出。电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

简/复摆式破碎机原理

简/复摆式破碎机特点比较

复摆式破碎机与简摆式破碎机相比较,其特点是:质量轻,组成设备的构件较少,结构合理紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动颚下端强制性推出成品卸料,故生产率较高,比同规格的简摆颚式破碎机的生产率高出20-30%;物料块在动颚下部有较大的上下翻滚运动,容易呈立方体的形状卸出,减少了像简摆式产品中那样的片状成分,产品质量较好。具有结构简单合理、产量高、破碎比大、齿板寿命长、成品粒度均匀、动力消耗低、维修保养方便等优点,是目前国内较先进的机型。

简/复摆式破碎机生产厂家

简/复摆式破碎机性能优势

结构合理,产量高

复摆式破碎机结构合理,破碎腔内充满程度好,所装物料块受到均匀破碎,加以动颚下端强制性推出成品卸料。是众多大型破碎机设备中生产率高,成品粒度均匀、产量高的代表设备。

性能稳定,投资成本低

简摆式破碎机润滑系统采用先进的技术研制,安全可靠,部件更换方便,保养工作量小,投资成本低。

产量高、配件寿命长

采用了无摩擦制砂机理,物料在粉碎过程中,颚板对物料的作用为纯挤压力而无相对滑动。因此,颚板使用寿命要比其它大型破碎设备提高5~ 10倍。

简/复摆式破碎机工作现场

简/复摆式破碎机技术参数

量身定制生产线

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
