反击高效细碎机 反击高效细碎机

反击高效细碎机

进料尺寸:<190mm

生产能力:5-270t/h

应用领域:机制人工制砂、高等级公路、铁路、水利、机场、建筑、水泥、耐材、陶瓷、化工、冶金等行业生产优质石料。

适用物料:花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、铁矿石、铝矾土等,特别适用于制作磨料、耐火材料、水泥、石英砂、钢砂等多种硬、脆物料的细碎与中碎。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

反击高效细碎机主要由反击板装置、侧衬板、反击板、前衬板装置、筛板装置和上下壳体组成,整机适应物料种类多,工艺简化,结构简单,维修方便,在高速公路、铁路,建筑等领域应用广泛,高效节能,具有投资前景。

反击高效细碎机图片

反击高效细碎机

反击高效细碎机侧面图

反击高效细碎机生产厂家

反击高效细碎机结构组成

本反击高效细碎机设备的回转部的轮芯上有多个非重叠排列的锤架,锤头固定在锤架上,锤头宽度大于锤架和轮毂,轮芯由数个轮毂组成一体,固定于主轴上,主轴两端用滚动轴承座支承于机架上,护板组成分成若干块固定于箱体上,保护箱体不受磨损,并形成不同型式的反击破碎腔。箱体分成上下两部分,用螺拴连接,便于拆装和检修。

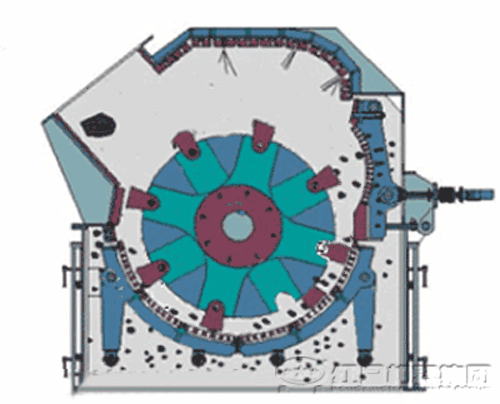

反击高效细碎机内部结构图

反击高效细碎机工作原理

反击高效细碎机工作时,在电机的带动下,转子高速旋转,物料进入第一破碎腔破碎与转子上的板锤撞击破碎,然后进入第二细碎腔进行粉碎,最后从出料口排出。整个过程自动化程度高,原理先进。

反击高效细碎机原理

反击高效细碎机性能优势

1.从结构上

反击高效细碎机是在不增加器件规格的基础上,在结构上比任何其他现有的细碎机更紧凑、重量更轻、更经济的破碎设备,但是其性能优势并没有下降,生产能力能够大大满足用户的需求。

2.从操作上

该设备具有液压锁和液压调节功能,确保了操作的轻便性,同时,反击高效细碎机还具有过铁释放功能和清腔功能,能够有效保证设备运行操作时的安全。

3.从运行上

该设备由于采用了独特的防尘密封结构,所以密封效果好,能够有效延长润滑油的更换周期和零件的使用寿命,整体运行可靠,并且能够安全地控制油温、油压、油流在紧急情况下及时报警功能。

4.从成品上

该设备破碎的成品粒型优,级配高,能够减少针片状的石头等,这正是由于其独特的破碎腔形和破碎原理所决定的,成品带来的经济效益高。


反击高效细碎机技术参数

量身定制生产线

PXJ细碎机 转子ø×宽度(mm) 转子ø×宽度(mm) 转子ø×宽度(mm) 转子ø×宽度(mm) 转子ø×宽度(mm) 转子ø×宽度(mm) 转子ø×宽度(mm) 转子ø×宽度(mm)
型号规格 800×400 800×600 800×800 1010×1010 1200
           ×1200
1400
           ×1400
1600
           ×1600
1800
           ×1800
进料口尺寸(mm) 400×185 500×250 550×300 1000×350 1200
           ×450
1500
           ×500
1600
           ×550
1800
           ×800
进料尺寸(mm) <120 <180 <180 <180 <180 <190 <190 <190
出料粒度(mm) 0-10 0-10 0-10 0-10 0-10 0-10 0-10 0-10
出料缝调节宽度(mm) 5-50 5-50 5-50 5-50 5-50 5-50 5-50 5-50
水泥熟料(t/h) 10-30 18-40 20-45 25-55 35-90 50-150 85-210 125-270
石灰石(t/h) 18-45 23-55 28-65 35-75 45-100 50-150 95-260 140-310
配备功率(kw) 4P   37 4P   37 4P   45 4P   55 6P   110 6P   160 4P   250 4P   315
理论重量(t) 3.9 4.5 6 10.5 14.4 22 35 49.7
