工业烘干机 工业烘干机

工业烘干机

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

主电动机:7.5-160kw

适用物料:煤泥、金属粉末、沙子、石油焦、玄武岩、河卵石、铁矿石、高岭土、石膏等物料

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

工业烘干机是针对矿山行业的物料而精心设计而成,应用了独特的打散装置,可将粘结的物料打散后烘干,使生产能力得到极大的提高,烘干后的物料,可使湿度降低到12%以下。我公司是专业生产工业烘干机的生产厂家,自建厂之处到现在已有30余年工业烘干机研发、生产制造及销售经验,在国内工业烘干机市场享有盛誉,设备质量可靠,厂家直销,价格公道,您可点击在线咨询获取我公司工业烘干机价格信息。

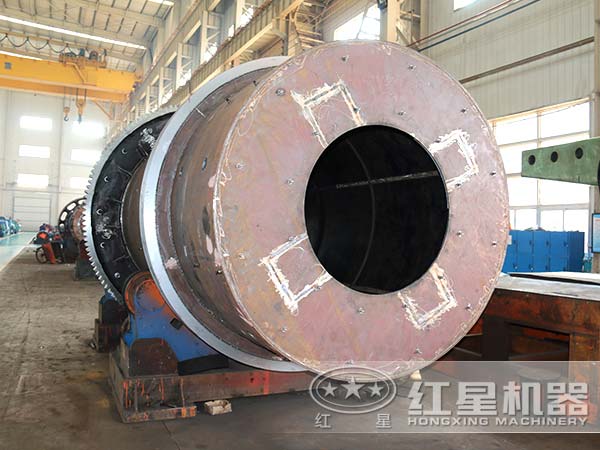

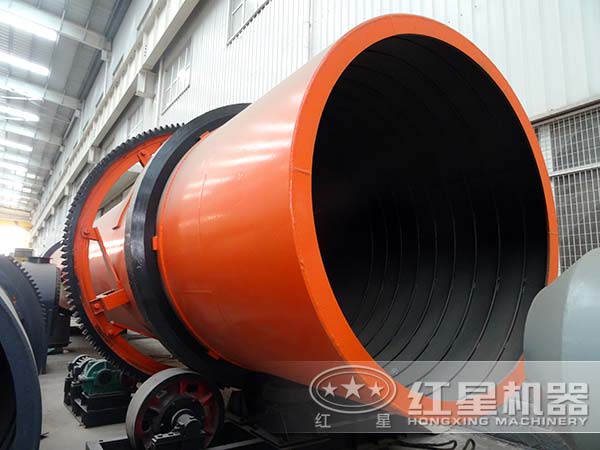

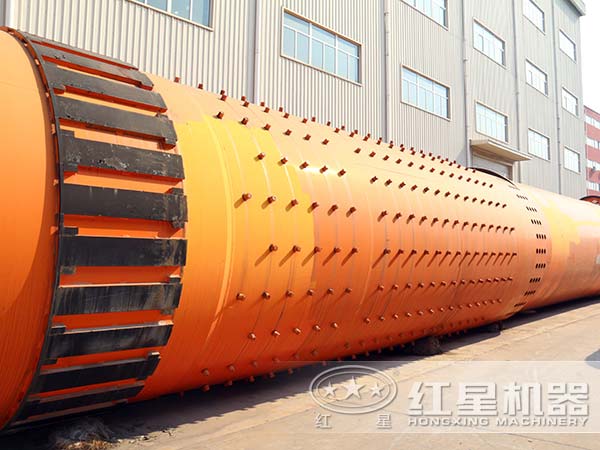

工业烘干机图片

工业烘干机

工业烘干机

工业烘干机

工业烘干机

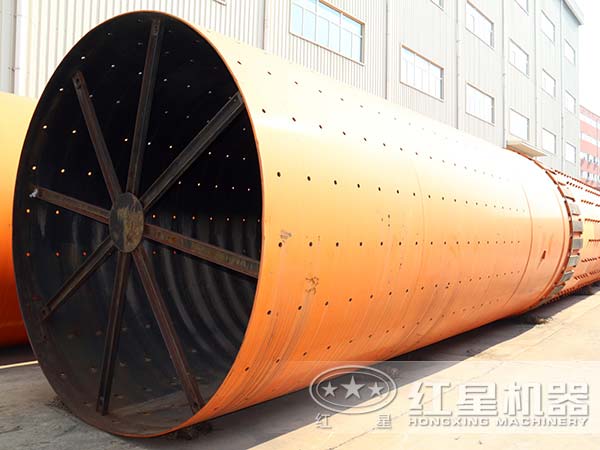

工业烘干机内部结构

该工业烘干机主要由卧式圆柱筒体、排气管道、进料装置、出料装置、筒内螺旋装置、清扫装置、拨料板、引风装置、传动装置、除尘设备与电控等设备组成。

烘干机内部结构

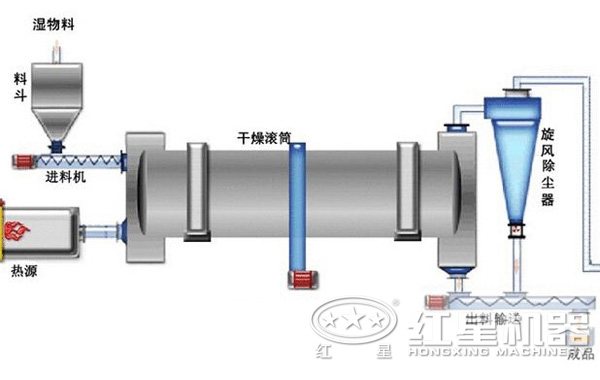

工业烘干机工作原理

先通过供料装置进入三层滚筒的内层,进行顺流烘干,处于内层的金属粉末不断地受到抄板的抄起、散落作用,并呈螺旋行进式进行热交换,金属粉末开始进入另一端进行逆流烘干,并呈进两部退一步的行进方式,在此过程中,物料达到干燥状态。物料行至中层另一端而落入外层,此时呈矩形多回路方式行进,达到干燥效果的物料在热风的作用下会快速的排出筒外,没有达到干燥效果的物料重新抄板进行烘干,直到达到干燥效果。

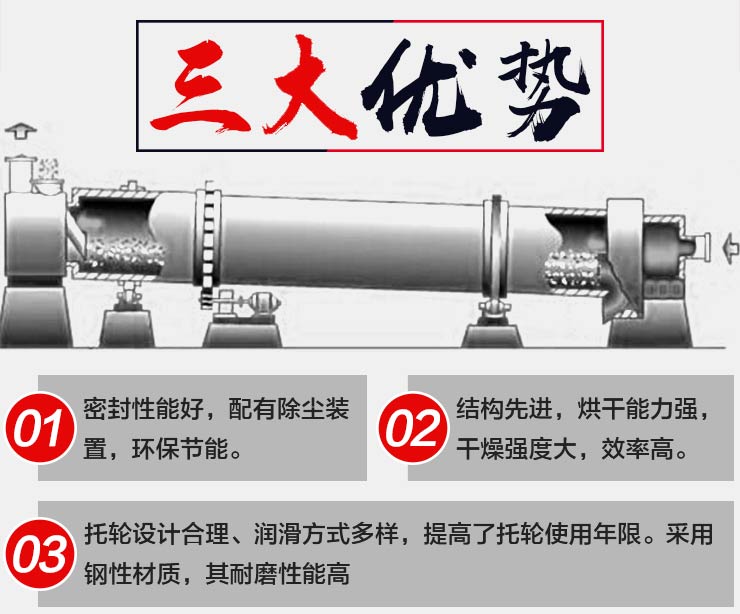

工业烘干机性能优势

磨损少、自动化程度高

滚筒采用耐热性优良的不锈钢光亮板制作而成, 内壁光滑,可以减少衣物的磨损。采用电脑自动控制,可根据烘干要求,配置不同的烘干温度和烘干时间。

高效节能、烘干效果好

传统的干衣机将周围环境空气加热,输送到滚筒周围。由此产生的湿热的空气被排除出去,留下干燥的空气继续干燥的过程。传统的设计没有回收热量,因此是非常低效的。然而,传统的设计简单,可靠,价格低廉。新型烘干机采用高效散热器,并配以合理的引风道,使热风直接和衣物接触,大大提高了干衣效率,同时节省了能源。大直径入料口,方便了进、出衣物。大面积的毛绒收集网,不容易造成毛绒堵塞,保护了风道的畅通,从而极大的提高了烘干效果。

工业烘干机

工业烘干机技术参数

量身定制生产线

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
