立轴石料复合破碎机 立轴石料复合破碎机

立轴石料复合破碎机

进料粒度:50-100mm

出料粒度:0-5mm

时产大小:5-100t

适用范围:适用于建材、矿业、冶金、化工工业破碎石灰石等抗压强度不超过140兆帕湿度不大于15%的物料。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

随着天然砂的日益枯竭,作为天然砂绝好的替代品得到了各行业的青睐,逐渐替代天然砂作为主要的建筑材料,它的加工处理会影响到建筑质量。对于石料的处理,一般会采用立轴石料复合破碎机。

我公司是一家具有30余年立轴石料复合破碎机生产制造经验,专业的大型立轴石料复合破碎机厂家,总部位于河南郑州高新区檀香路,欢迎您来我公司参观考察,您可点击在线咨询获取我公司立轴石料复合破碎机价格信息。

立轴石料复合破碎机图片

立轴石料复合破碎机

立轴石料复合破碎机生产厂家

立轴石料复合破碎机加工车间

工作原理

立轴石料复合破碎机工作原理

物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。

内部结构

1、主力破碎部件:主要包括转子轴承、锤头、衬板三个部分,并且每个部件在机器破碎中都起着不同的作用,它们之间通过相互协作来完成对物料的破碎作业。

2、传动装置:传动装置是为机器传送动力的部件总和,它主要有飞轮、三角带、电机等部件组成。传动装置对破碎机的生产效率有着直接性的影响,因此需要对各个部件定时检查,来保证传动部件的完整性能。

3、进料口、排料口:进料口和排料口也是立轴石料复合破碎机结构组成之一,进料口是为破碎机喂料的入口,而出料口是指破碎完成物料的出口。立轴石料复合破碎机的进料口和出料口的尺寸有很严格的要求,尺寸的大小和设备的型号有着直接的关系。

立轴石料复合破碎机内部结构图

性能优势

1、适用范围广:从硬度较低的石膏及煤炭到硬度及韧性都较高的铁、金矿石均能实现较理想的破碎效果。

2、选择多元化:该设备破碎腔型有多种腔型,如有粗型、细型、超细型可供用户选择。满足了消费者的不同需求,具有多元化。

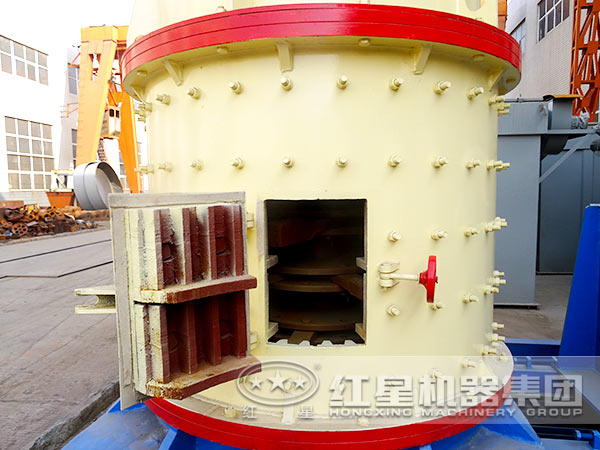

立轴石料复合破碎机破碎腔

3、零部件精良:它的内部采用优质的零件配备,锤头以及各种零件装置,都是新的设备类型,独特的技术原理,使得各零件之间的配合更加的巧妙,还大大延长了零件的寿命,生产的质量和品质也都显著的提高。

立轴石料复合破碎机锤头

4、技术先进:采用具有自主知识产权的双骨架迷宫式密封结构替代传统的毡圈迷宫结构,同时采用带有回油装置的专用润滑油站与抗磨耐压液体油润滑代替脂润滑,保证了轴承的使用寿命长达2年以上。

立轴石料复合破碎机技术参数

量身定制生产线

型号 800 1000 1250 1500 1750
转子直径(mm) 650 800 1000 1250 1560
筒体高度(mm) 800 850 850 1000 1410
主轴转速(r/min) 1350 970 740 650 600
进料粒度(mm) 50 70 100 100 100
出料粒度(mm) 0-5 0-5 0-5 0-5 0-5
处理量(t/h) 5-15 10-30 20-60 30-80 40-100
电动机 功率(kw) 4P   30 4P   55 4P   90 4P   110 4P   132
转速 1440 1440 750 750 750
外形尺寸(长×宽×高)(mm) 2200×860×1980 2700×1160×2000 2800×1400×2730 3100×1900×2300 3350×2100×2800
总重量(t) 2.3 4.5 9.73 18.1 26.61
