颚式破碎机主要部件的功能及质材

发布者:红星机器 发布:2011-07-20 00:00:00 更新:2017-07-19 11:36:46
工厂直供,价格优惠享不停! 如果您想了解我们的产品,欢迎点击咨询 在线咨询了解产品

对于认识颚式破碎机的朋友来说,我们都清楚,颚式破碎机主要有机架、颚板、侧护板、传动件、调节装置、飞轮和润滑系统组成。那么,这些主要部件在颚式破碎机工作时有什么作用呢,它们一般采用什么质材制造的呢?具体分析如下:

颚式破碎机结构图

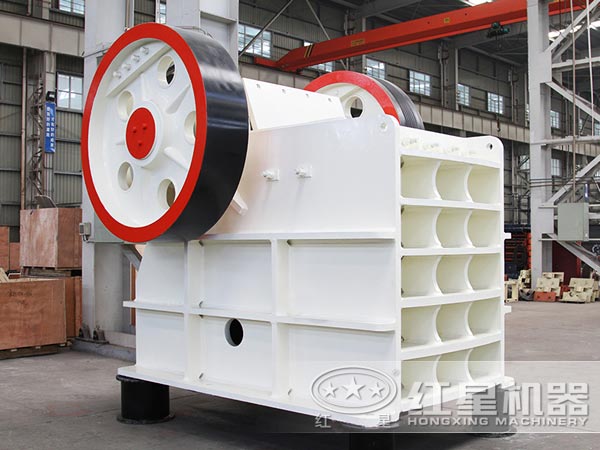

德版颚式破碎机

1.机架的作用及铸造质材

机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

颚式破碎机

2.颚板和侧护板的用途及质材

定颚和动颚都由颚床和颚板组成,颚板是工作不分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

颚式破碎机颚板

3.传动件的作用及质材

偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

4.调节装置的组成及功用

调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

颚破碎机配件

5.飞轮的用途及材质

颚破机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。

6.润滑装置的用途及工作注意事项

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

液压颚式破碎机

以上讲述了颚式破碎机的主要部件机架、颚板、侧护板、传动件、调节装置、飞轮和润滑系统的功能、质材以及使用注意事项,希望对大家使用、维护设备有所帮助,更多颚破碎机相关疑问,欢迎免费咨询河南红星在线客服。
