NE提升机 NE提升机

NE提升机

进料粒度:20-660mm

生产能力:8-120m3/h

最大输送块度:20-660mm

适用范围:适用于垂直输送粉状、粒状、及小块状的磨琢性较小的散状物料。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

NE提升机

NE提升机是一种应用较广泛的垂直提升设备,它被用来提升各种散装或小颗粒物料,如矿石、煤、水泥、水泥熟料、粮食、化肥、石灰等。

NE提升机

NE型提升机由牵引板链、驱动装置、上部区段、中部机壳、料斗、下部区段组成。其中驱动装置按结构形式分为电动机+减速机形式和行星摆线针轮减速机形式两种结构。按布置位置分为左装和右装两种布置位置;而中部机壳分为装有导轨和不装导轨两种。按长度分为标准中部机壳和非标准中部机壳;而下部区段采用坠重箱涨紧。由于ne斗式提升机设备部件结构设计合理,也大大增加了设备的生产能力和处理能力。

NE提升机产品展示

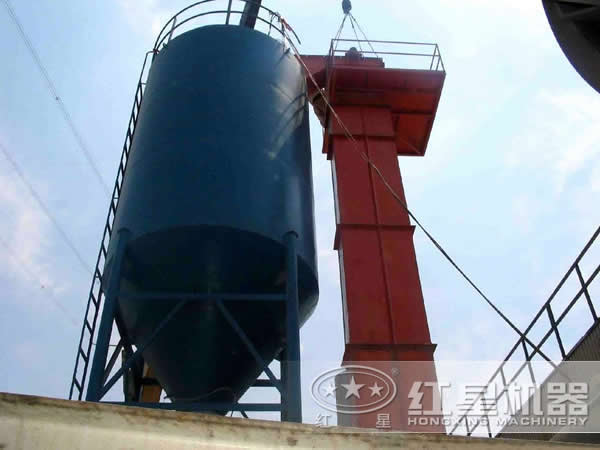

工作中的NE提升机

NE提升机生产厂家

不同角度下的NE提升机

NE提升机工作原理

工作时,NE提升机料斗把需要物料从下面的储藏室中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 将物料倒入接受槽内。ne板链式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。工作中,NE提升机密封结构合理、先进,防止ne斗式提升机中粉尘飞扬。

NE提升机工作原理

NE提升机性能优势

1、ne板链式提升机适用范围广,对物料的种类、特性及物料粒度要求低。不仅能提升一般粉状、颗粒状和块状物料,还可提升磨琢性大的物料。物料温度≦250ºC。

2、NE提升机具有NE15~NE800多种型号,提升范围为16~800m3/h。

3、NE提升机采用流入式喂料,重力诱导式卸料,料斗采用密集型连续布置,链速低提升量大,无效功率少,降低了驱动功率。

4、ne斗式提升机链速低,运行平稳,且采用板链式链条,可达到较高的提升高度,提升高度高达到40m。

5、整个ne板链式提升机操作、维修方便、易损件少。

NE提升机技术参数

量身定制生产线

型号 提升能力
(m³/h)
斗速(m/s) 主轴转数(n/min) 料 斗 链条节距
(mm)
运行部件重量(Kg/m) 物料最大块度(mm)
容积
(L)
斗宽
(mm)
斗距
(mm)
允许所占百分比%
10 25 50 75 100
NE15 15 约0.5 16.54 2.5 250 203.2 101.6 27.5 65 50 40 30 25
NE30 30 约0.5 16.54 7.8 300 304.8 152.4 35 90 75 58 47 40
NE50 60 约0.5 16.54 15.7 300 304.8 152.4 64 90 75 58 47 40
NE100 110 约0.5 14.13 35 400 400 200 89 130 105 80 65 55
NE150 170 约0.5 14.13 52.2 600 400 200 112.5 130 105 80 65 55
NE200 210 约0.5 10.9 84.6 600 500 250 134 170 135 100 85 70
NE300 320 约0.5 10.9 127.5 700 500 250 188 170 135 100 85 70
NE400 380 约0.5 8.3 182.5 700 600 300 205 205 165 125 105 90
NE500 470 约0.5 7.1 260.9 700 700 350 223 240 190 145 120 100
NE600 600 约0.5 7.1 330.2 800 700 350 350 240 190 145 120 100
NE800 800 约0.5 6.2 501.8 800 800 400 313 270 220 165 135 110
