微粉磨 微粉磨

微粉磨

进料粒度:≤15-≤25mm

出料粒度:0.125-0.010

生产能力:0.2-21t

适用物料:长石、滑石、重晶石、大理石、石灰石、碳黑、陶土、高岭土、方解石、石膏等。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

微粉磨

微粉磨是我公司在吸纳瑞典先进机械制造技术的基础上,并经过20多次的试验与改进而开发的一种新型超细粉加工设备。它是先进技术的结晶,是统领磨粉机世界潮流的新一代产品。整套机组外型缩小,重量减轻,生产能力提高了20%-30%。

微粉磨图片

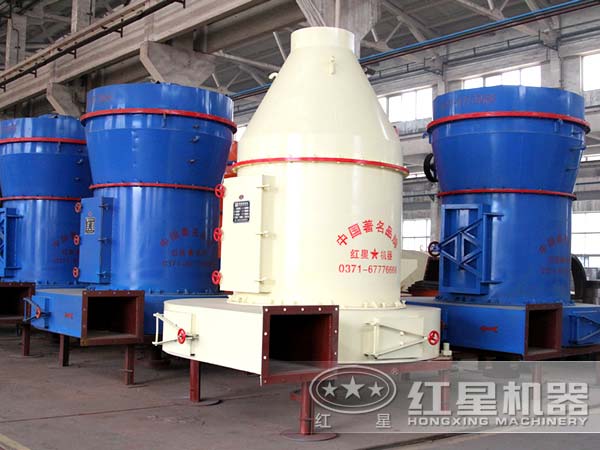

微粉磨

微粉磨生产厂家

排列整齐的微粉磨

微粉磨生产车间

微粉磨原理

微粉磨工作时,主机通过减速机带动主轴及各层转盘旋转,使几十个环辊在磨环滚道内滚动并旋转。大块物料经破碎机破碎成所需粒度后由提升机送入储料仓,再由振动给料机将物料均匀、定量、连续地送到上转盘的中部,物料在离心力的作用下散向周边,并落入微粉磨的磨环滚道内被环辊冲压、滚碾、研磨而粉碎,物料经第一层粉碎后,又落入第二层进行更细范围的研磨,然后进入第三层磨粉,从而达到所需粒度。

微粉磨工作原理

微粉磨内部结构组成

微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、高压磨粉机等辅助设备,是目前较为新型的粉磨设备,耐磨度非常高。

微粉磨内部结构

微粉磨维护事项

1、高压微粉磨使用一段时间后,应进行检修,同时对磨辊磨环铲刀等易损件进行检修更换处理,磨辊装置在使用前后对连接螺栓螺母应进行仔细检查,看是否有松动现象,润滑油脂是否加足。

2、当微粉磨的磨辊装置使用时间超过500小时左右重新更换磨辊时,对辊套内的各滚动轴承必须进行清洗,对损坏件应及时更换,加油工具可用手动加油泵和黄油枪。

3、高压微粉磨在使用过程当中,应有固定人员负责看管,操作人员必须具备一定的技术水平。微粉磨在安装前对操作人员必须进行必要的技术培训,使之了解微粉磨的原理性能,熟悉操作规程。

4、为使高压微粉磨正常,应制定设备“设备保养安全操作制度”方能保证微粉磨长期安全运行,同时要有必要的检修工具以及润滑脂和相应的配件。

微粉磨性能优势

1、高效低耗。在物料、动力、成品细度相同的情况下,比气流磨与搅拌磨的产量高40%。

2、使用寿命长。在物料及成品细度相同的情况下,比冲击式粉碎机与涡轮粉碎机的磨损件使用寿命长,一般可达1年以上。

3、高压微粉磨的磨腔内无滚动轴承、无螺钉,不存在轴承与其密封件及易损螺钉易松脱而毁坏机器等问题。

4、微粉磨采用除尘器设备,整套设备运转过程中无粉尘污染。配置的消音器及消音房,降低了噪音,完全按照国家的环保标准来组织生产,起到了环保作用。

微粉磨技术参数

量身定制生产线

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机 Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
