永磁筒式磁选机 永磁筒式磁选机

永磁筒式磁选机

给料粒度:0-3mm

生产能力:10-280t/h

圆筒转速:<14- <35r/min

适用物料:适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

永磁筒式磁选机是磁选机的一种,主要由筒体、传动装置、槽体、机架、刮板等组成,可根据用户要求制造成左传动或右传动。该设备采用磁性较高的稀土钕铁硼磁块和铁氧体磁块组成复合磁系,具有磁场强度高,磁场作用深度大,不易退磁等特性。河南永磁筒式磁选机价格整体偏低,有利于用户投资,欢迎选购。

永磁筒式磁选机图片实拍

永磁筒式磁选机

永磁筒式磁选机生产厂家

不同角度下的永磁筒式磁选机

在线咨询     定制生产

永磁筒式磁选机工作原理

永磁筒式磁选机是利用永磁磁系所产生的磁力,将矿浆中的强磁性矿物吸到圆筒表面上来,并随着圆筒一起旋转,待脱离磁场作用后在重力的作用下,排出机外,而非磁性物料从尾矿口排出,完成分选作业。

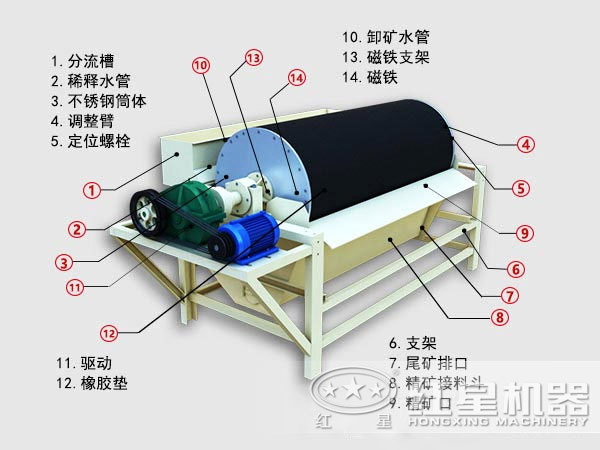

永磁筒式磁选机结构图

永磁筒式磁选机内部结构

永磁筒式磁选机性能优势

1、设备的磁系采用新型高性能磁性材料钦铁硼磁钢及优质银铁氧体材料,整体加强了设备的使用寿命及处理能力;另外,磁系结构进行了改进,改善了整体磁场分布曲线,加大了磁场作用深度,可分选粒度上限为450mm。

2、在永磁筒式磁选机的滚筒上采用了双白钢筒皮结构,有较强的韧性及耐磨性,外层白钢筒皮做为增加滚筒耐磨的一种措施,不仅操作方面得到节省,同时排精矿的效果也好。

3、永磁筒式磁选机采用了高强度和高可靠性的机械结构,保证了磁滚筒在各种恶劣环境下的正常工作。

4、永磁筒式磁选机的磁偏角实现了磁系在滚筒中的周向位置可以任意调节,即使在不同皮带速度下运行,也可使大块矿石处于磁力大的区内,这样更有利于分选。

5、设备有效实现450m铁矿石干式预选,除此之外,还广泛应用于很多领域,比如选矿厂废石回收,钢厂的钢渣处理,水泥厂、电厂、煤炭、港口、建材行业中的原料除铁等。

永磁筒式磁选机生产车间

维护事项

1、在永磁筒式磁选机连续生产时,应尽量保证给料均匀,保证良好的分选效果。

2、当对设备注入的润滑油必须干净清洁,润滑油要密封保存。要特别注意,机器各油眼部位每班加一次低熔点的钙基润滑脂,轴承润滑油温升应控制在一定的范围内,过高容易导致轴承的损坏。

3、开车启动前应检查各运转部件有无障碍物,保证人身及设备安全;停车时,先停止给料,待运输皮带上物料卸完后在停车。

4、应经常查看永磁筒式磁选机运转是否正常,发现异常应立即停车检查。

5、在使用过程中应经常检查各部位的的润滑状态,特别是磁选机的转动轴承、轧辊轴承、所有齿轮、活动轴承和滑动平面等都需要有良好的润滑,需要经常加注黄油、润滑油。

永磁筒式磁选机应用

永磁筒式磁选机技术参数

量身定制生产线

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
