全液压圆锥破碎机 全液压圆锥破碎机

全液压圆锥破碎机

破碎锥直径:910-2100mm

生产能力:36-1814t/h

进料粒度:5-60mm

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

全液压圆锥破碎机采用的是新型的液压清腔系统,具有更加好的工作性能。另外,该设备采用的润滑脂密封结构,能够有效的避免给水及排水系统易堵塞的弊病及水油混合现象的缺陷,是一种新型高效的破碎设备。

全液压圆锥破碎机

全液压圆锥破碎机是目前新一代高能低耗、破碎率大的破碎机械,作为一台能够实现自动化的高效破碎设备,该全液压圆锥破碎机的运行稳定性要远远高于普通破碎设备,特别是电机的使用功率和设备的处理能力,都高于普通设置的25%,大大提高了全液压圆锥破碎机的生产力。

全液压圆锥破碎机主要应用

全液压圆锥破碎机是在传统的破碎设备的基础上进行了的合理的改进设计,摆脱了过去破碎设备的缺陷,成为了目前使用率较高的设备之一。因而被广泛用于各大细碎工艺,建材、冶金、矿山、耐火材料、水泥、磨料等行业的物料破碎。特别适用于破碎与细碎各种矿山和岩石等坚硬物料,如花岗岩、石灰石、沙岩以及鹅卵石等,并且产品大小均匀,优质。是当今矿山建筑行业替代破碎设备和取代一般破碎机的全新产品,是大型石料厂和矿业破碎的理想设备。

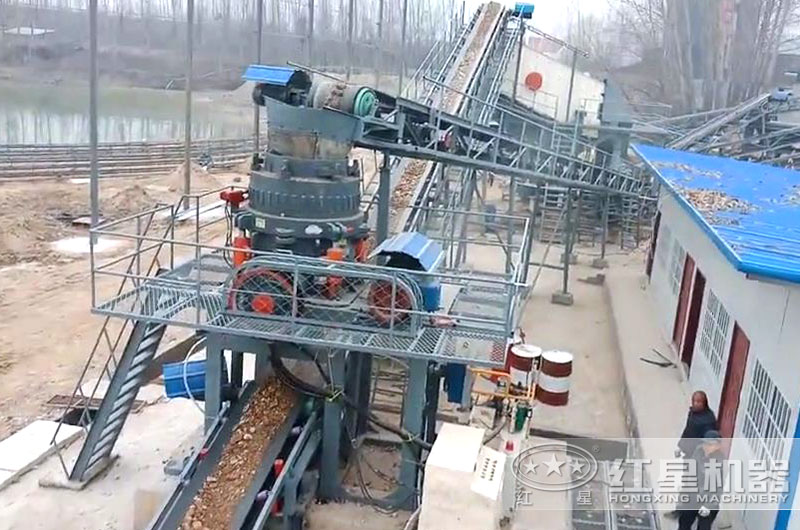

全液压圆锥破碎机应用

全液压圆锥破碎机图片

全液压圆锥破碎机局部细节

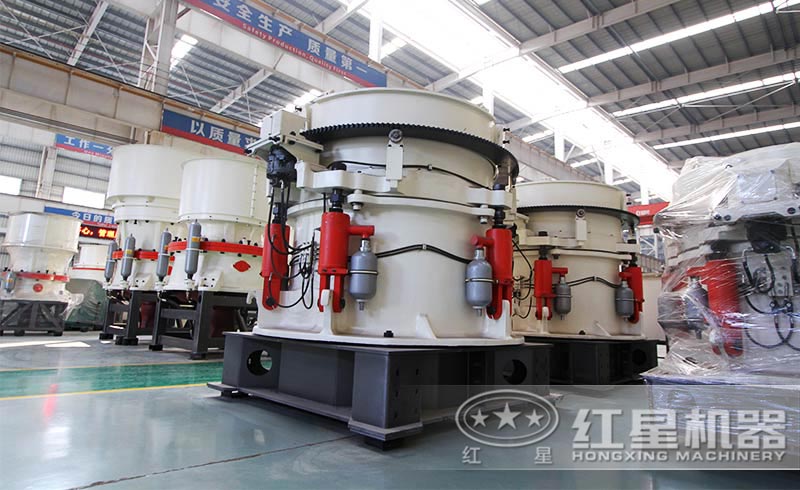

全液压圆锥破碎机生产厂家

全液压圆锥破碎机原理

全液压圆锥破碎机是由上机架及定锥、调整环、下机架、固定中心轴、动锥及球面瓦、偏心套及扇形齿轮、小齿轮及水平轴、周边液压缸、液压站、润滑站等十大部分组成。在工作时,通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动,在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部顶部排除出故障物,在起到很好的保险作用的同时大大的降低了维修率。

全液压圆锥破碎机原理

全液压圆锥破碎机内部结构图

全液压圆锥破碎机结构图

全液压圆锥破碎机性能优势

1、处理量大、粒形好:全液压圆锥破碎机将更高的转速与冲程结合,提高了设备的额定功率和通过能力,以及提高了设备的破碎比和生产效率。另外,设备的多种破碎腔型,应用灵活适应性强,破碎腔形可从标准超粗腔型到短头超细腔型任意变换,适应大范围产品粒度要求。

2、采用全新液压技术:全液压圆锥破碎机采用液压保险代替传统的弹簧保险装置,在运行过程中过铁时,通过液压保险装置自动排除噎铁,避免破碎机因噎铁而产生闷车现象,使设备更适用于复杂多变的破碎状况。采用液压调整排矿口和液压锁紧装置,使设备运行更为可靠,操作更为方便。

全液压圆锥破碎机液压系统

3、故障率底:全液压圆锥破碎机内部的所有部件均有耐磨保护,生产中的故障率很低,一般使用寿命可提高35%以上。应用于大型石料厂中,解决了传统破碎设备平均破碎比小、能耗大,锤头、反击板、衬板磨损较快的缺点。

4、操作、维护简便:设备采用计算机技术控制法,自动化程度得到大幅度提高,操作非常简单;另外,全液压圆锥破碎机所有零件都可以从顶部或侧面拆装和维护,动锥和定锥拆装方便,无需拆装机架、紧固螺栓,日常更换衬板更便捷。

全液压圆锥破碎机半成品

全液压圆锥破碎机技术参数

量身定制生产线

型号 腔型 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(t)
HXGYS 300 C1 910 13~38 175 150 81~180 6P  90 10
C2 9~22 102 85 60~180
F1 3~16 76 65 36~145
F2 3~13 41 35 36~130
HXGYS 400 C1 1200 19~51 241 205 207~400 6P  200 20
C2 16~38 210 178 162~350
C3 13~31 137 115 126~310
F1 8~25 105 89 109~230
F2 6~16 89 76 82~230
F3 3~16 64 54 40~230
HXGYS 500 C3 1600 25~64 269 228 280~650 6P  280 40
C1 22~51 241 205 258~450
C2 16~38 209 178 180~410
F1 10~25 133 113 162~355
F2 6~19 89 76 136~330
F3 5~13 70 60 90~300
HXGYS 700 C1 2000 31~64 369 314 1125~1814 6P  480 90
C2 25~51 334 284 862~1424
C3 19~38 278 236 544~1034
F1 13~25 178 151 517~680
F2 10~19 133 113 404~580
F3 5~16 105 89 218~463
