球磨机 球磨机

球磨机

装球量:1.5-338t

进料粒度:≤20-≤25mm

出料粒度:0.074-0.89mm

适用物料:水泥、石灰、矿渣、钢渣、硅酸盐制品以及玻璃陶瓷等其他矿石物料。

咨询本月优惠报价
0371-6777 2727

球磨机是物料被破碎之后,再进行粉碎的关键设备。河南红星生产的球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。其中,河南球磨机生产厂家众多,有直销厂家和中间商之分,建议用户到球磨机直销厂家选购,必将那里产出的球磨机价格公道,更有利于用户投资。

球磨机用途

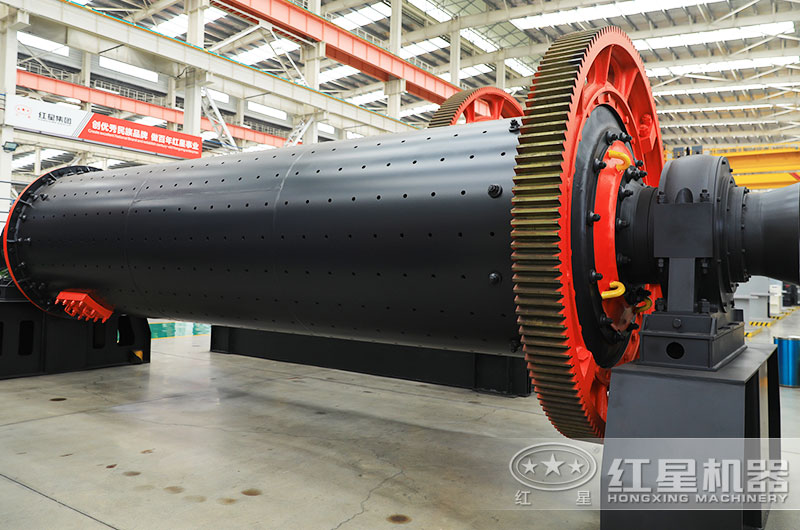

球磨机图片

球磨机生产厂家

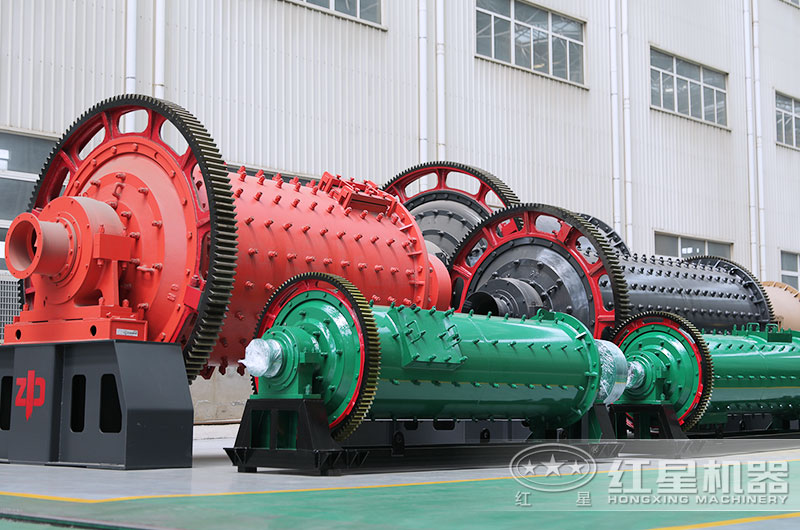

球磨机

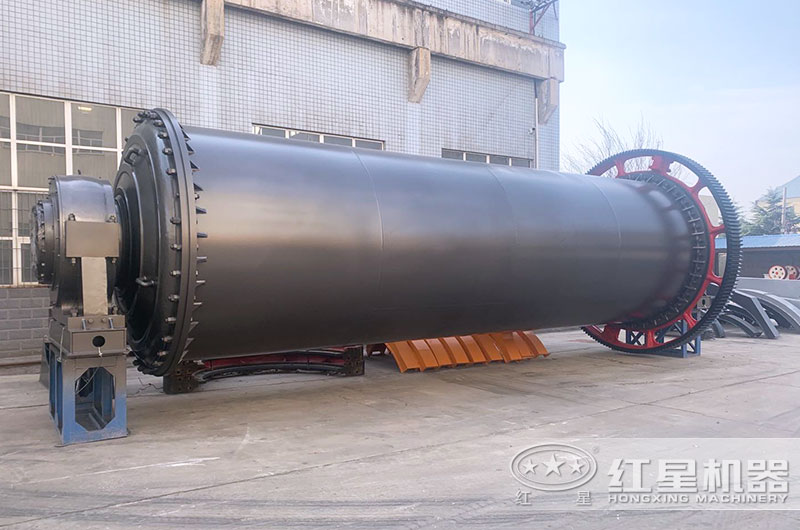

小型球磨机

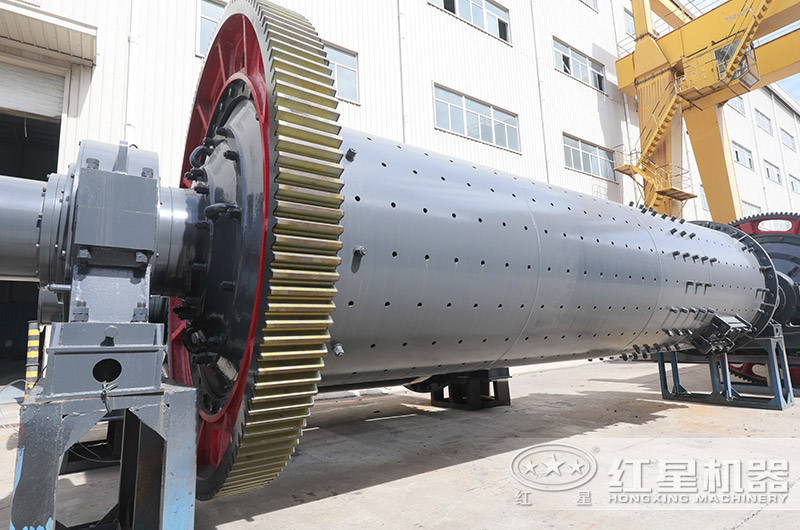

大型球磨机

球磨机工作原理

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

球磨机原理

球磨机结构特点

该球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。节能球磨机运转平稳,工作可靠。
注:根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机

球磨机结构

球磨机性能优势

A主轴性能好、处理量高

主轴承采用了大直径双列调心棍子轴承,代替原来的滑动轴承,减少了摩擦,降低耗能,磨机容易启动。保留了普通磨机的端盖结构形式,大口径进出料口,处理量大。

B结构简单、运行平稳

给料器分为联合给料器和鼓形给料器两种,结构简单,分体安装。没有惯性冲击,设备运行平稳,并减少了磨机停机停车维修时间,提高了效率。

C齿轮抗弯强度高

球磨机配件采用变位齿轮,可以消除根切现象,使抗弯强度较弱的齿轮得到较大的加强,使轮齿的抗弯强度提高一倍以上。

D轴承寿命长

球磨机滚动轴承部位的中空轴直径加粗,使滚动轴承与进出料螺旋筒之间的径向距离加大,起到了一定的隔热降温作用,延长了轴承的使用寿命。

E部件耐磨,寿命长

节能球磨机采用高强度耐磨的组合锤头,可以节约材料,减少浪费;锤头连接处带有加强筋,打击端宽度加宽,增加了锤头强度,改变了传统机型掉锤头的现象,从而提高了锤头使用寿命和安全性。

球磨机生产现场

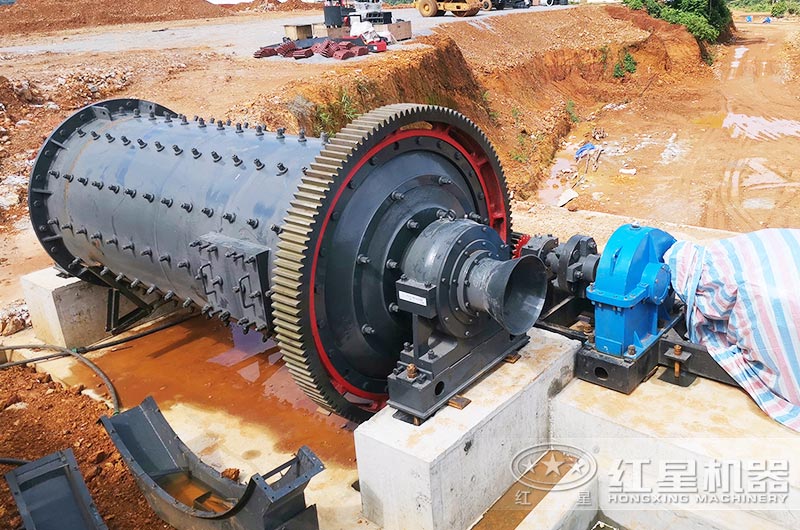

球磨机客户现场(湿物料研磨)

球磨机技术参数

量身定制生产线

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 800 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 45-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 54-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 68-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 88-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 108-615 4500 525
