水泥厂设备 水泥厂设备

水泥厂设备

工艺特点: 具有运转平稳、工艺简单、结构合理、产品均匀等特点

处理能力:200-6000T/日

适用物料:水泥、石灰石、石膏、石岩、石块等物料。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

我公司专业制造水泥厂设备,水泥生产设备,成套水泥设备,水泥生产线,产品通过ISO9001质量认证,是您放心的选择。目前公司生产能力可承接日产6000T以下成套新型干法水泥生产线主机设备及配套的相关设备;日处理100——5000吨原矿的选矿生产线设备;日处理200——5000方石料水泥厂设备。如有需求,均可在线咨询河南红星。

水泥厂设备图片实拍

水泥厂设备

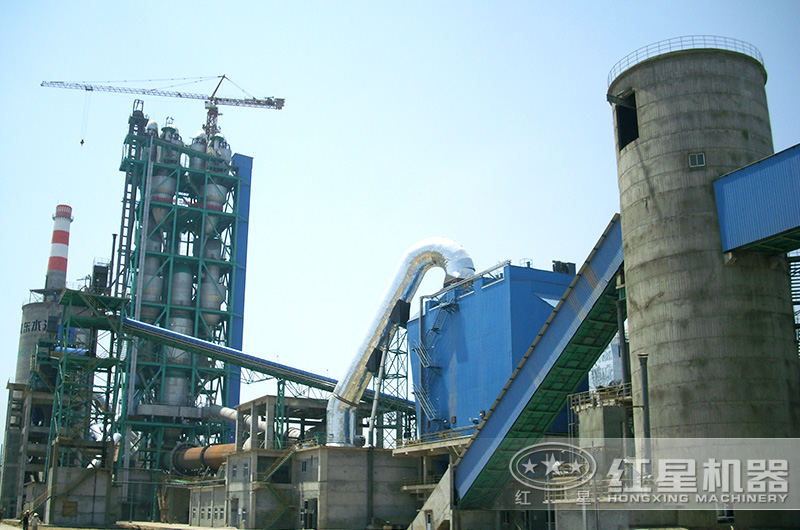

水泥厂设备工作现场

水泥厂设备生产厂家

水泥厂设备组成

水泥厂设备,一般主要包括水泥回转窑、旋风预热器、篦式冷却器。其中水泥回转窑是煅烧水泥熟料的主要设备,已被广泛用于水泥、冶金、化工等行业。该设备由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、燃烧装置等部件组成,具有结构简单,运转可靠,生产过程容易控制等特点。旋风预热器适于各种窑型配套使用,可广泛应用于大中小水泥厂的新建和改造。篦式冷却机是一种骤冷式冷却机,工作时,是用鼓风机吹冷风,将铺在篦板上成层状的熟料加以骤冷,使熟料温度由1200℃骤降至100℃以下,冷却的大量废气除入窑作二次风。

水泥回转窑

水泥回转窑

旋风预热器

旋风预热器

水泥生产工艺流程

水泥生产工艺流程

1、 破碎及预均化

(1)破碎水泥生产过程中,大部分原料要进行破碎,如石灰石、黏土、铁矿石及煤等。石灰石是生产水泥用量较多的原料,开采后的粒度较大,硬度较高,因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。

(2)原料预均化预均化技术就是在原料的存、取过程中,运用科学的堆取料技术,实现原料的初步均化,使原料堆场同时具备贮存与均化的功能。

2、生料制备

水泥生产过程中,每生产1吨硅酸盐水泥设备至少要粉磨3吨物料(包括各种原料、燃料、熟料、混合料、石膏),据统计,干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上,其中生料粉磨占30%以上,煤磨占约3%,水泥粉磨约占40%。因此,合理选择粉磨设备和工艺流程,优化工艺参数,正确操作,控制作业制度,对保证产品质量、降低能耗具有重大意义。

3、生料均化

新型干法水泥生产过程中,稳定入窖生料成分是稳定熟料烧成热工制度的前提,生料均化系统起着稳定入窖生料成分的作用。

4、预热分解

水泥机械把生料的预热和部分分解由预热器来完成,代替回转窑部分功能,达到缩短回窑长度,同时使窑内以堆积状态进行气料换热过程,移到预热器内在悬浮状态下进行,使生料能够同窑内排出的炽热气体充分混合,增大了气料接触面积,传热速度快,热交换效率高,达到提高窑系统生产效率、降低熟料烧成热耗的目的。

5、水泥熟料的烧成

生料在旋风预热器中完成预热和预分解后,下一道工序是进入回转窑中进行熟料的烧成。 在回转窑中碳酸盐进一步的迅速分解并发生一系列的固相反应,生成水泥熟料中的等矿物。随着物料温度升高近时,等矿物会变成液相,溶解于液相中的 和 进行反应生成大量 (熟料)。熟料烧成后,温度开始降低。最后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输送、贮存库和水泥机械所能承受的温度,同时回收高温熟料的显热,提高系统的热效率和熟料质量。

6、水泥粉磨

水泥机械是水泥制造的最后工序,也是耗电比较多的工序。其主要功能在于将水泥熟料(及胶凝剂、性能调节材料等)粉磨至适宜的粒度(以细度、比表面积等表示),形成一定的颗粒级配,增大其水化面积,加速水化速度,满足水泥浆体凝结、硬化要求。

7、水泥包装

水泥出厂有袋装和散装两种发运方式。

优势展现

该生产线可为用户提供先进的高效立筒预热器、五级旋风预热器,并且运转平稳、结构坚固、出窑产品质量高。

水泥厂设备技术参数

量身定制生产线

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 4 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
