水泥制砂机 水泥制砂机

水泥制砂机

出料粒度:5-10mm

生产能力:5-270t/h

应用范围:适用于高等级公路、铁路、水利、机场、建筑、水泥、耐材、治金等行业。

适用物料:河卵石、花岗岩、玄武岩、石灰岩、水泥熟料、石英石、铁矿石、铝矾土等。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

水泥制砂机是我公司结合了国内制砂生产方面的实际情况,并根据用户长期使用情况的信息反馈,研制生产的具有国际先进水平的高效碎石设备。成功引用了“石打石”“石打铁”,装置状态自由转换,制砂、碎石,一机多用。“石打石”技术减少了零部件磨损,降低了生产成本。

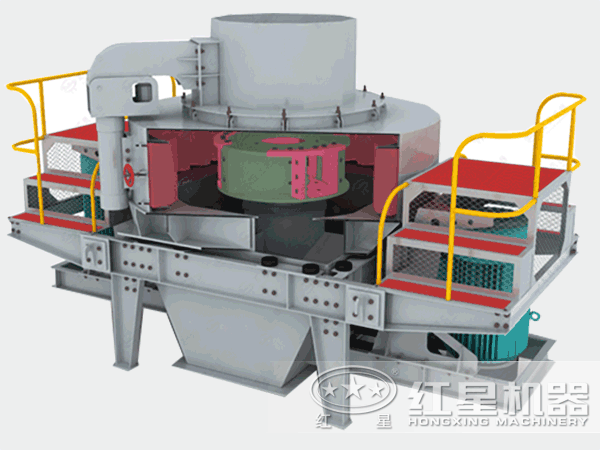

水泥制砂机图片

水泥制砂机

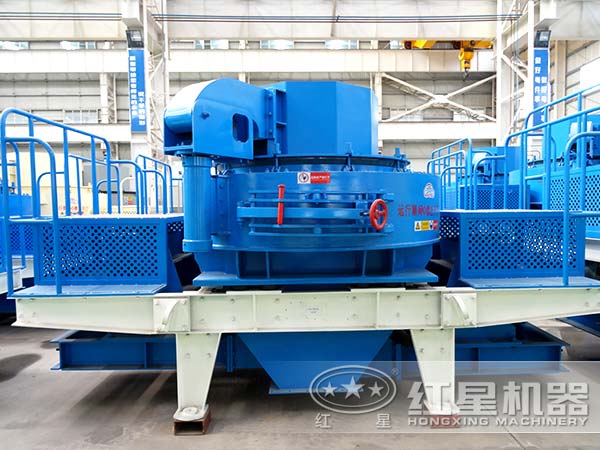

水泥制砂机厂家车间一角

水泥制砂机生产厂家

在线咨询     定制生产

工作原理

石料由机器上部直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的靶石产生高速度的撞击与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎,从下部直通排出。形成闭路多次特环,由筛分设备控制达到所要求的粒度。

水泥制砂机工作原理

主力配件

1、机体:它的主要功能是支承转子和蓖条体实现对物料的破碎且保证有足够大的破碎腔使物料得以充分破碎。另外,为了防止物料对机体内壁的磨损,在机体易磨损的内壁上均铺有衬板。反击板应能开启至适当位置(小规格机器反击板的启闭由吊车来完成,大规格的机器则通过液压系统来完成),便于更换反击衬板和其他衬板。打开检修盖后可以更换锤头。

2、转子:转子由转子本体、抛料头,导料板、耐磨夹块、上下耐磨衬板组成。抛料头位于转子出料口,用于保持转子内部的积料和保护转子体不被磨损。导料板位于转子内部,用来保持转子积料。上下耐磨板与转子出料口对应,用来保护转子内上下表面。

3、主轴:主轴是破碎机支承转子的主要零件,冲击力由它来承受。转子支承在三个滚动轴承上,机壳内部有反击板,反击板磨损后可以更换,机盖与轴之间漏灰现象严重,为了防止漏灰,设有轴封。

水泥制砂机结构图

性能优势

1、生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

2、空气自循环系统,降低粉尘;受物料水分含量影响小、含水率可达10%左右。

3、主轴轴承用稀油站进行循环润滑,有备用磅,可保证向主机连续供油。可实现自动控制和事故报警。

4、少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件。

水泥制砂机客户现场

水泥制砂机技术参数

量身定制生产线

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140
处理量
           (t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
最大入料尺寸
           (mm)
软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
双电机功率(kw) 4P   110 4P   180 4P   264 4P   400
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
总重量(t) 11.8 14.5 17.8 25.6
电源 380V 50HZ
震动传感器 检测范围0.1-20mm/s 连续可调
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
           (长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
