新型球磨机 新型球磨机

新型球磨机

装球量:1.5-338t

进料粒度:≤20-≤25mm

出料粒度:0.074-0.89mm

适用物料:水泥、石灰、硅酸盐制品、矿渣、陶瓷、钢渣、化肥、各种矿石、以及玻璃陶瓷等其他物料。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

新型球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。它在原有球磨机的基础上改变了原有的磨机结构,使机体、底架一体化,安装时可一次性吊放在基础平面上。简体是水平设计,简体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与简体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段。筒体部分,在原有筒体出料端增加了一段圆锥筒体,既增加了磨机的有效容积,又使筒内介质分配更加合理。主轴承采用了大直径双列调心棍子轴承,代替原来的滑动轴承,减少了摩擦,降低耗能,磨机容易启动。

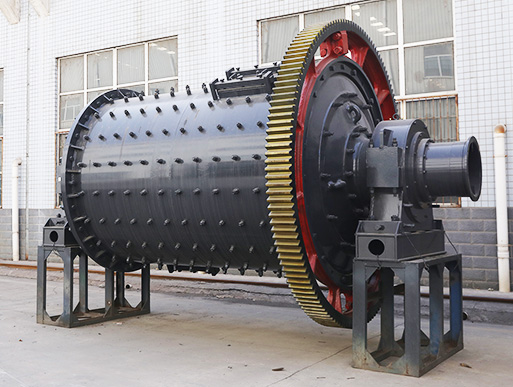

新型球磨机

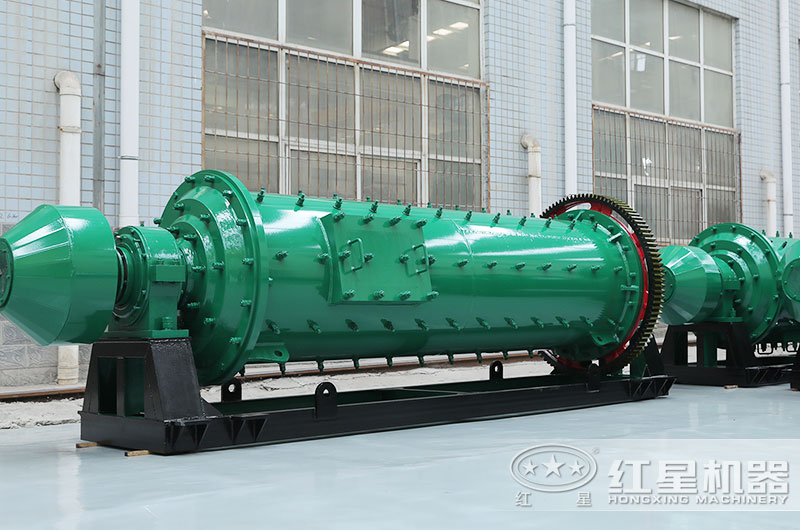

新型球磨机图片实拍

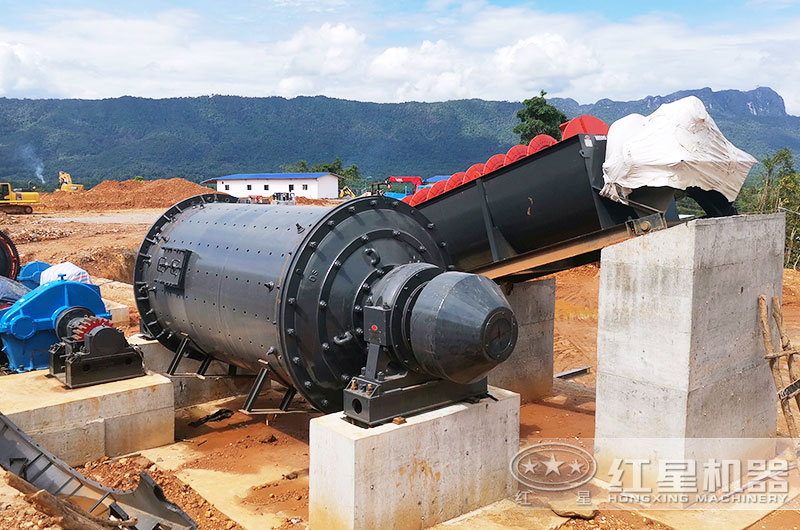

不同角度下的新型球磨机

新型球磨机厂家

新型球磨机生产车间

新型球磨机工作原理

物料由磨机进料端空心轴装入筒体内,当球磨机简体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它帖附近筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。筒体在回转的过程中,研磨体在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度教大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢端对物料进行研磨,磨细合格的物料从出料端空心轴排出。

球磨机工作原理

新型球磨机性能优势

1、充分粉碎物料

滚筒内设有多个磨球,在该滚筒一侧设有可带动该滚筒旋转的驱动装置,构造新颖、结构合理,通过驱动装置带动滚筒旋转,使磨球于滚筒自由互相滚落,冲击进行研磨,而且滚筒呈卧式设置,使物料于滚筒内反复上下滚动,从而达到充分粉碎物料的效果。

2、自动化、高效率

改进新型球磨机,将工艺流程分阶段进行,增加小规格螺旋,将粗颗粒石料预先分级进入球磨,自动完成粗颗粒石料反砂,辅助旋流器工作,保证球磨机系统的正常运行,大大降低了人工反砂的操作。另外可根据物料的规格,通过控制面板输入相关参数,从而自动控制滚筒的旋转速度及时间,实现自动化、高效率的超细粉磨,降低劳动强度,且保证产品的质量。

新型球磨机技术参数

量身定制生产线

规格型号 筒体转速
           (r/min)
装球量
           (t)
进料粒度
           (mm)
出料粒度
           (mm)
产量
           (t/h)
电机功率
           (kw)
总重量
           (t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 800 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 45-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 54-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 68-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 88-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 108-615 4500 525
