高效磁选机 高效磁选机

高效磁选机

进料粒度:0-3mm

生产能力:10-280t/h

适用物料:粒度3mm以下的磁铁矿、磁黄铁矿等物料。

应用范围:高效磁选机针对干燥或湿性的磁性矿物进行分选的磁力选矿机械。高效磁选机广泛用于资源回收、木材业、矿业、窑业、化学、食品等其他工场中。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

高效磁选机是选矿设备中使用较广泛的、通用性高的机种之一,适用的物料也特别多,比如磁铁矿,褐铁矿,赤铁矿,锰菱铁矿,钛铁矿等都可以用高效磁选机来选别。相比传统的设备,其高效磁选机更具有产品优质、产量高,特别节能达到以住设备的2.5倍。

高效磁选机应用

图片实拍

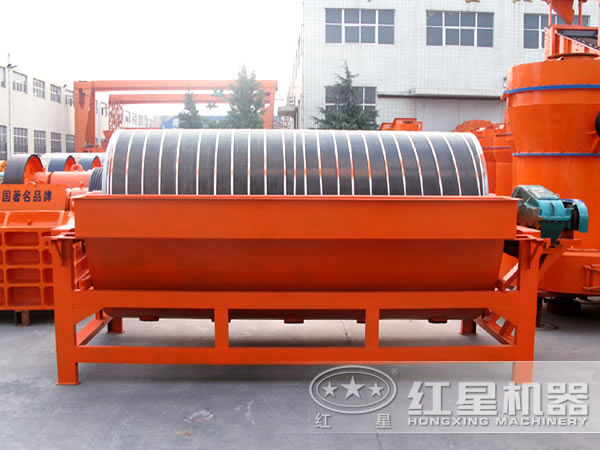

高效磁选机正面图

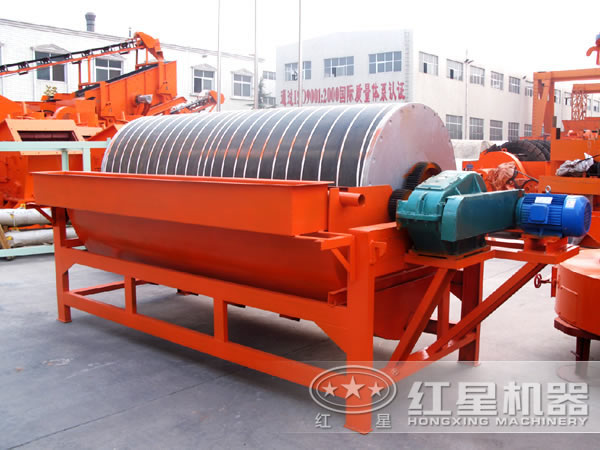

高效磁选机侧面图

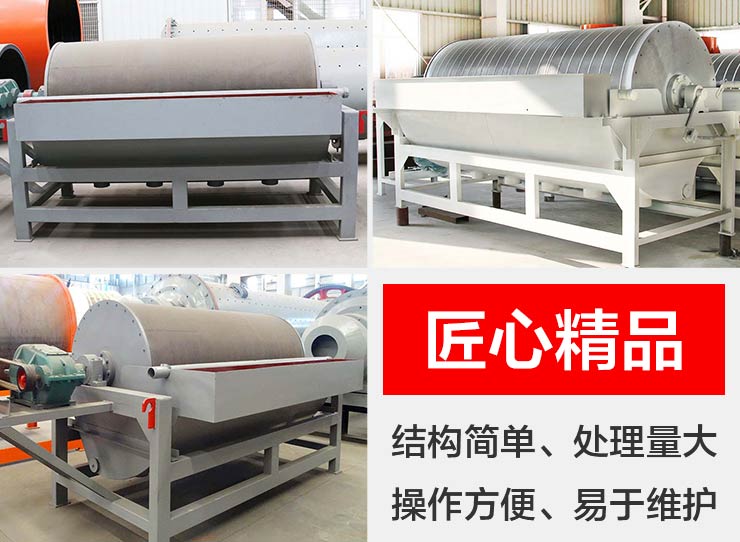

高效磁选机生产厂家

在线咨询     定制生产

工作原理

将矿粒经输送带被送入上磁辊分选,随着磁辊的转动,矿粒一直被吸在磁辊上,而脉石粒在磁辊转到前端位置时被抛出掉在隔矿板的前面,矿粒继续被磁辊带到脱磁区时自动掉入一选集矿斗收集为精矿成品。由于上磁辊掉下的脉石中还夹带有一些磁性更弱的矿粒,它们将进入下磁辊继续进行磁选,磁选后的成品矿粒进入二选集矿斗收集为成品,被抛出的脉石经尾矿口排出,至此磁选工序结束。

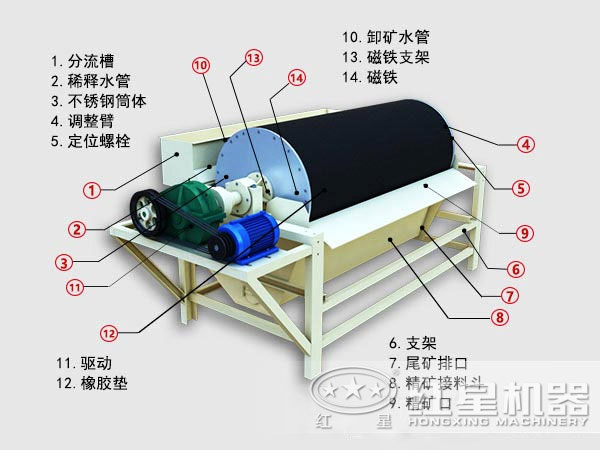

高效磁选机内部结构图

高效磁选机结构

性能优势

1、用两组内包骨架密封圈用于轴端密封外,滚筒两端采用0形圈密封,同时采用打压实验进行测试,保证滚筒不进水,可靠地保证磁滚筒的正常工作。

2、采用精密滚子链轮,具有体积小、重量轻、运转可靠平稳、故障少等优点,用户使用方便,维修容易。

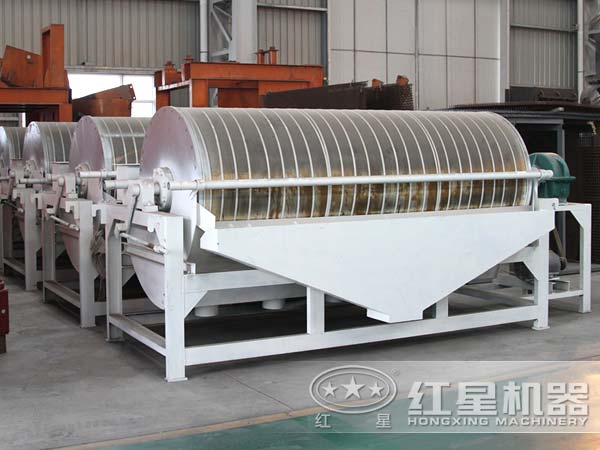

高效磁选机滚筒细节展示

常见故障

1、筒内磁块脱落:此时圆筒有咔咔的响声,严重时把筒皮划破,此时应立即停车检修。防止磁块再次脱落,在检修时可用薄铜片将磁系兜住。

2、槽体某处磨出漏洞:如半逆流型槽体中间一层板或尾矿管磨漏,原矿会短路进入尾矿,使尾矿品位升高。如果出现尾矿品位突然升高并居高不下的现象时,可以怀疑是槽体漏矿。

3、运转中堵塞:当高效磁选机的半逆流型槽底吹散水管口有时因结钙而堵塞,造成管口处矿砂沉积或工作间隙堵塞,建议立即停止给料。等问题解决后才经续生产。另外,注意物料的性质,不能超设备的承范围。

高效磁选机技术参数

量身定制生产线

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
