组合选粉机 组合选粉机

组合选粉机

成品细度:0-3R0.08(%)

转  速:110-500r/min

主电动机:15-132kw

适用物料:萤石粉、石膏粉、煤粉、石英粉、云母粉、锆英砂、磷矿粉、铝粉、铜粉等物料。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

组合式选粉机内部结构合理、选粉效率高、节能效果明显。该产品系统配置简单,能大幅度提高磨机系统产量。组合式选粉机主要是作为水泥厂生料粉磨闭路系统中的分级设备,也可作为其他非金属矿石粉料的分级设备,广泛应用于建材行业。

我公司生产的组合式选粉机是在借鉴国际先进选粉技术基础上,采用航空空气动力学分析方法,自行研制开发出的产品,该设备集粗粉分离、水平涡流选粉和细粉于一体,高效节能的设备。

组合式选粉机图片

组合式选粉机

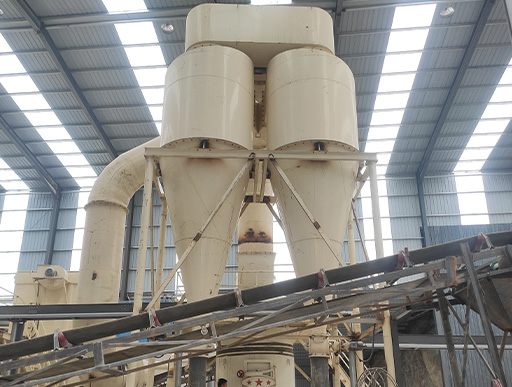

工作中的组合式选粉机

组合式选粉机局部细节

组合式选粉机工作原理

将物料从组合式选粉机进料口喂入,通过转子旋转的撒料盘均匀撒向四周,因挡料圈的阻挡作用,物料在分散状态下撒落在导风叶和转子之间的选粉区。在选粉涡流中运动的粉尘颗粒将同时受重力、风力和旋转离心力的作用,所以不同初速度和不同粒径的粉尘颗粒将有不同的运动轨迹,细小轻微的颗粒随气流被吸入转子内部流经配风室分四路进入旋风收尘器,大部分成品细粉被分离出来,收尘后的空气从旋风收尘器上的排风管排出,进入下一级收尘设备。粗重颗粒则下落,经内锥体汇集到粗粉收料筒,返回磨机再磨。

 组合式选粉机结构图

组合式选粉机结构图

组合式选粉机性能优势

1、精度高、分布均匀物料在分级区外进行分散,由于分散板、中间连接风管和导流叶片的作用,兼有静态惯性分级和动态分级的功能,使物料分散度高且分布均匀。

2、分级率高:组合式选粉机的分级区窄而长,空气流场均衡、稳定,分级性能好,分级效率高。

3、高效涡流选粉机的处理量大,而与其他的选粉机在同等处理量下,体积可做得更小;而且选粉风量、产量和喂料量在较大范围变化而不影响选粉效率,分级性能稳定。

4、组合式选粉机的处理量大,而与其他的选粉机在同等处理量下,体积可做得更小;而且选粉风量、产量和喂料量在较大范围变化而不影响选粉效率,分级性能稳定。

组合选粉机技术参数

量身定制生产线

型  号 成品细度
           R0.08(%)
处理风量
           (m³/h)
转  速
           (r/min)
主电机功率
           (kw)
最大喂料量
           (t/h)
产   量
           (t/h)
KMS-Ⅰ 0-3 16000 250-500 15.0 50 10-18
KMS-Ⅱ 0-3 23000 220-450 18.5 90 16-28
KMS-Ⅲ 0-3 32000 180-400 22.0 120 2040
KMS-Ⅳ 0-3 45000 160-340 30.0 150 30-50
KMS-Ⅴ 0-3 60000 130-306 30.0 210 40-70
KMS-Ⅵ 0-3 75000 130-260 37.0 260 50-85
KMS-Ⅶ 0-3 95000 120-240 45.0 330 75-110
KMS-Ⅷ 0-3 120000 110-200 55/75 400 95-130
KMS-Ⅸ 0-3 150000 110-180 90/110 500 110-160
KMS-Ⅹ 0-3 180000 110-170 110/132 580 120-180
