圆振动筛

适用物料:石英砂、矿石、石灰石、卵石、铜粉、金粉、高岭土、涂料等。

进料粒度:400mm

生产能力:8-800m3/h

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
圆振动筛

圆振动筛做圆形运动,是一种多层数、高效新型振动筛。它采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,常被广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

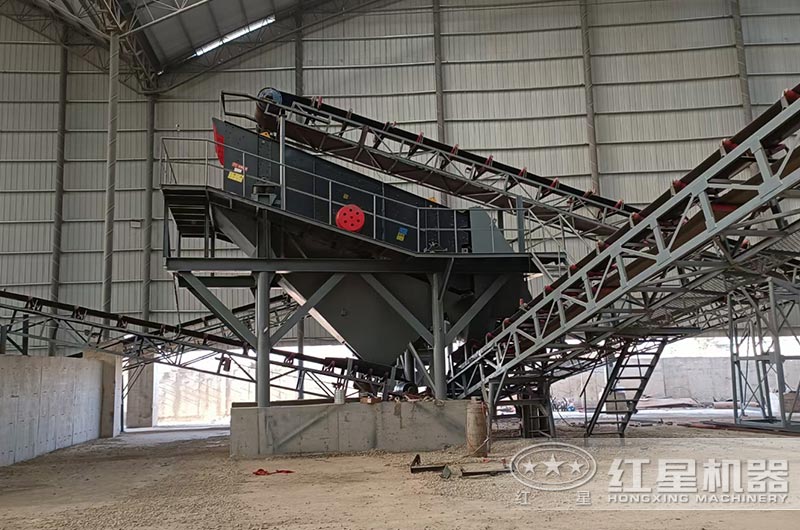

圆振动筛作业客户现场

图片实拍

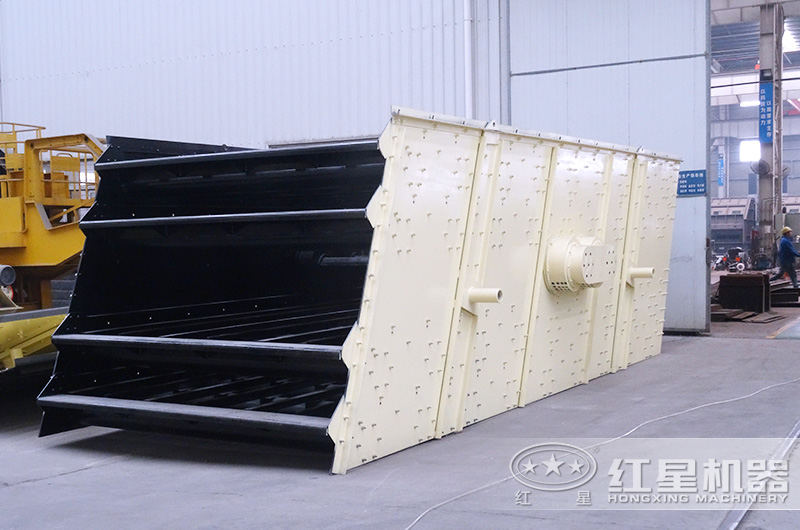

圆振动筛

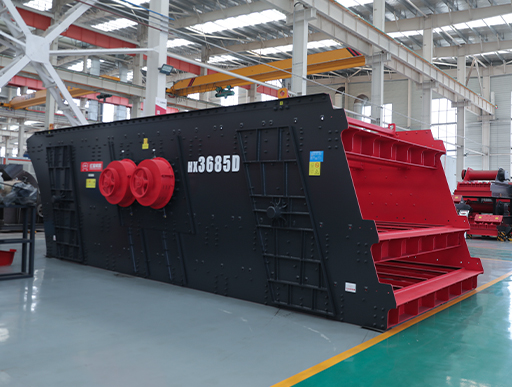

圆振动筛生产厂家

振动筛选购客户留影

在线咨询     定制生产

工作原理

圆振动筛在工作时,首先由电动机带动三角皮带、激振器主轴的回转运动,由于激振器上不平衡重物的离心惯性力作用,迫使筛箱发生振动。筛面上的物料会受到向上的作用力而被抛起,向前进一段距离之后再落回筛面,如此反复运动,完成物料的筛分过程。另外可通过改变配重的重量和位置来调节振动筛的振幅。

内部结构图

性能优势

1、采用筒体式偏心轴激振器及偏块调节振幅,使用简单,维修方便。

2、圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。

3、结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用。

4、圆振动筛采用振动电机作为激振源,使用维修方便。

技术参数

  • 圆振动筛
  • HX系列振动筛
型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 200 8-60 800-970 8 6P   5.5KW 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 200 10-70 800-970 8 6P   5.5KW 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 200 12-78 800-970 8 6P   7.5LW 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 800-970 8 6P   7.5KW 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 800-970 8 6P   7.5KW 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 800-970 8 6P   7.5KW 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 200 20-125 800-970 8 6P   11KW 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 200 21-125 800-970 8 6P   11KW 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 200 22-150 800-970 8 6P   11KW 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 200 22-150 800-970 8 6P   15KW 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 200 22-155 800-970 8 6P   15KW 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 200 22.5-162 800-970 8 6P   11KW 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 800-970 11 6P   15KW 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 800-970 8 6P   18.5KW 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 200 25-206 750 8 6P  18.5KW 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 200 32-276 750 8 6P   18.5KW 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 200 32-285 750 8 6P   22KW 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 800-970 8 6P  22KW 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 8 6P   30KW 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 8 6P  30KW 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 8 6P   37KW 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 8 6P   30KW 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 8 6P   37KW 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 8 6P   45KW 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 200 120-680 750 8 8P   22×2KW 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 180-720 750 8 8P   22×2KW 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 200 200-700 750 8 8P   22×2KW 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 200 230-800 750 8 8P   22×2KW 20 3000×7200 8000×4520×2300



型号 筛网层数 筛面倾角
(°)
电机功率
(kw)
振动频率
(r/min)
最大进料尺寸
(mm)
产量(t/h) 外形尺寸(mm)
(长×宽×高)
2HX1545 2 18 15 780-900 200 60-500 5380×2295×1410
3HX1545 3 18 15 780-900 200 65-500 5575×2295×1990
4HX1545 4 18-20 18.5 780-900 200 65-500 5765×2295×1990
2HX1855 2 18 18.5 780-900 200 75-600 5680×2565×1450
3HX1855 3 18 22 780-900 200 75-600 5900×2460×2110
4HX1855 4 18-23 22 780-900 200 75-600 6030×2565×2500
2HX2165 2 18 30 780-900 200 85-700 7160×2990×1690
3HX2165 3 18 30 780-900 200 85-700 7380×2990×2365
4HX2165 4 18-23 37 780-900 200 85-700 7430×2990×2550
2HX2465 2 18 37 780-900 200 100-800 7160×3290×1690
3HX2465 3 18 37 780-900 200 100-800 7380×3290×2365
4HX2465 4 18-23 37 780-900 200 100-800 7430×3290×2500
2HX2765 2 18 37 780-900 200 120-900 7180×3570×1805
3HX2765 3 18 45 780-900 200 120-900 7390×3570×2445
4HX2765 4 18-23 45 780-900 200 120-900 7480×3570×2715
2HX3065 2 18 37 780-900 200 200-1200 7180×3870×1805
3HX3065 3 18 45 780-900 200 200-1200 7390×3870×2445
4HX3065 4 18-23 45 780-900 200 200-1200 7480×3870×2715
2HX3075 2 18 22×2 780-900 400 200-1300 8700×4055×1980
3HX3075 3 18 37×2 780-900 400 200-1300 8940×4120×2720
