湿法回转窑 湿法回转窑

湿法回转窑

产量:180-10000t/h

产品重量:149.61-1659t

产品规格:Φ2.5×40-Φ6.0×95

应用范围:主要用于建材、冶金、化工、耐火材料、环保等许多生产行业中。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

湿法回转窑主要由外壳,配套设备,推力滚子,移动窑头,窑尾后部密封装置,燃烧装置等简单的结构组成,结构合理紧凑,同时在工作过程容易控制。当然应用范围非常广泛,湿法回转窑可广泛适用于陶粒砂、黏土、黄泥、河底淤泥、粉煤灰、页岩、炉渣、白云石、高岭土、铝矾土、水泥、石灰石、钛铁粉、矾矿、活性炭、焦碳、矿粉、氧化铝、氧化镁、氧化锌、特种水泥等各种物料的煅烧与制作。

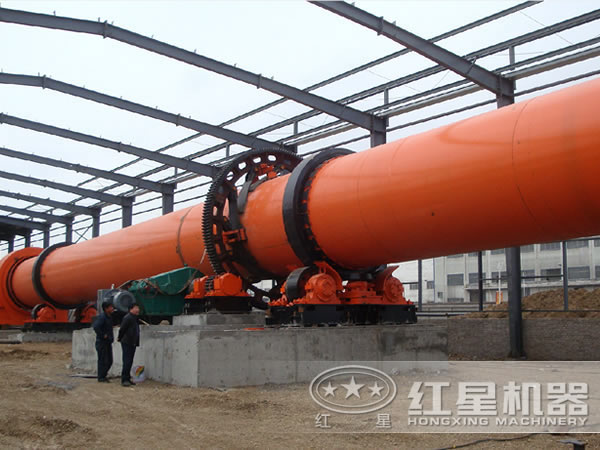

湿法回转窑客户现场

图片实拍

湿法回转窑

湿法回转窑局部细节

湿法回转窑投产现场

工作原理

物实进入湿法回转窑首先进行加热,原矿在窑内和热气流逆向移动,在加热区原矿被加热到还原温度后进入到还原区。还原区火焰中心温度控制在1000℃左右,还原区热气氛温度控制700℃左右与还原煤气反应还原成磁铁矿。之后进入冷却带,与进入的煤气相遇,煤气受到预热,矿石被冷却后排出湿法回转窑窑外,经连续斗式输送机水冷后,入储库待选。

内部结构图

湿法回转窑内部结构图

性能优势

1、湿法回转窑窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。

2、传动部分除设置主传动外,还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。

3、湿法回转窑窑头采用壳罩式密封,窑尾装有轴向接触式密封装置,保证了密封的可靠性。

4、红星机械厂家生产的湿法回转窑是可以连续操作的,它的产、质量及劳动生产率都比普通立窑高,当然产量高于以往2.5倍。

湿法回转窑技术参数

量身定制生产线

产品规格
           (m)
窑体尺寸 电机功率
           (kw)
总重量
           (t)
备注
直径(m) 长度(m) 斜度(%) 产量
           (t/d)
转速
           (r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.8×44 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 4 800 0.3-5 100 310 ------
Φ3.2×50 3.5 50 3.5 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
