反击式破碎机
客服
60s急速应答 30min答复 24h免费定制方案

反击式破碎机

  • 30-800t/h 生产能力 :
  • ≤800㎜ 进料粒度 :

适用物料 :石灰石、石膏、硅石、重晶石、长石、方解石、白云石、滑石、石墨等物料。

成品规格:
  • 10-20mm
    10-20mm
  • 20-40mm
    20-40mm
  • 40-60mm
    40-60mm
  • 60-80mm
    60-80mm

反击式破碎机介绍视频

反击式破碎机也称反击式碎石机,综合当前砂石市场情况、客户各方面需求,而研制的新一代反击破,加入新概念破碎技术,实现“多碎少磨”,设备型号齐全,有PF、CI系列反击破碎机,主要对中硬度及软石料进行中/细碎,该设备具有破碎比大、成品呈立方体颗粒、运营费用低等优点,推广使用后为用户取得了明显的经济效益。

反击破物料及用途

图片实拍

反击式破碎机图片

反击式破碎机图片

小型反击破碎机图片

小型反击破碎机图片

新版CI反击破图片

新版CI反击破图片

三类常见反击破组机模式

红星厂家可为用户提供以上三种类型下的反击破设备,型号齐全,欢迎来选

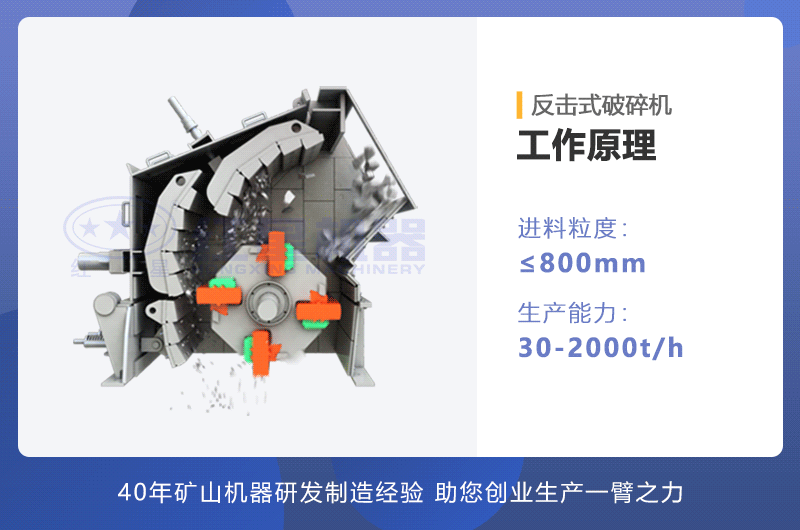

工作原理

物料进入机体后碰上高速旋转的锤头,被锤头迎头打击,大块物料立即被打碎,碎料高速飞向反击板,进行第二次碰撞破碎,反弹物料与后续飞来的物料相互撞击破碎达到最终破碎目的。

工作原理模拟动图

内部结构特点

(1)采用三重反击板结构,使物料打击次数增多,硬挤压、摩擦减少、减少锤头损耗、延长耐磨件使用寿命。

(2)反击板与锤头间隙通过调整螺栓能方便调节,有效控制出料粒度。

(3)PF1315型开盖装备有液压装置,使维修更方便。

反击破内部结构

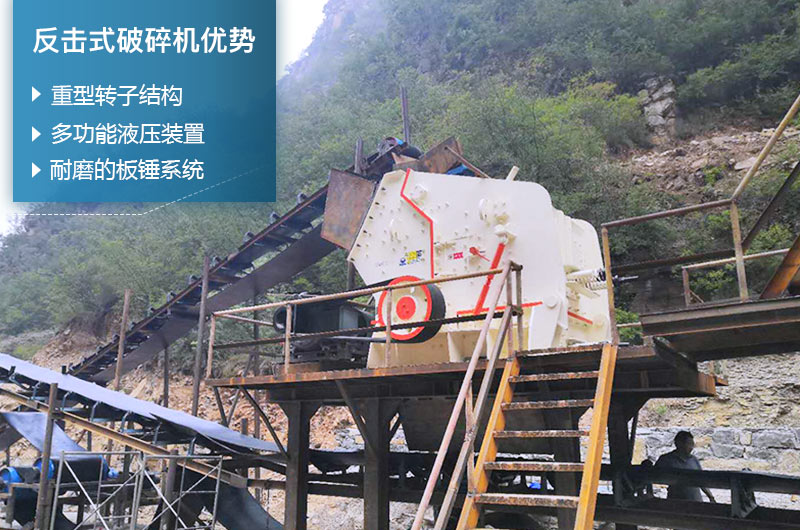

性能优势

A精细化设计的转子和腔型、转速和功率合理匹配,满足粗碎、中细碎和物料回收不同应用选择。

B坚固的重型转子结构,提高了设备处理量和破碎比;高质量的焊接结构确保机器能承受较大冲击并获得良好的破碎效果。

C船型板锤,牢靠的锁紧结构,具有良好的抗冲击、抗磨损性能并保持排料粒度稳定。

D新型高耐磨材料大量使用,降低磨损件磨耗,延长更换周期,节约成本。

E液压开盖和反击板与板锤间隙液压辅助调节,缩短停机时间。

F设备配有多种安全锁止装置,提高安全性能的同时并减小劳动强度。

G可选装第三反击架,使产品粒形更漂亮。

反击式碎石机性能优势

反击破碎机用户生产现场

反击破碎机是常用的二级破碎设备,以击打式的破碎方式打开了市场,击打式破碎方式主要是沿着石料的纹路破碎,成品粒度多呈立方体,卖相好,因此很多处理软物料的用户十分喜欢使用这款设备,到底这款设备怎么样呢?配多大的鄂破?用户生产现场为您安排上了,一起来瞧瞧。

1、固定式反击破碎机生产现场,这是河北沙河大型青石破碎现场,采用多台反击破碎机,下面是生产现场图。

设备配置:振动给料机+颚式破碎机+反击式破碎机+振动筛+输送机;

河北沙河反击式破碎机生产现场

河北客户反击式破碎机生产现场

老挝客户破碎生产线

老挝客户破碎生产线

2、移动破碎生产现场,这是山西石子破碎厂,采用的是移动颚式破碎机与移动式反击破碎机搭配作业,一体化结构设计,能随原料或施工场地一起延伸、转场灵活,下面是现场生产视频,供您参考。

移动反击破碎机生产现场视频

一台反击破碎机价格是多少钱

反击破碎机价格并不是那么好确定的,因为随着机械设备发展,已经生产出了好几代了,如PF反击式破碎机、HD反击式破碎机、CI反击式破碎机、HX反击破碎机,不同系列设备结构、采用生产工艺、材料会有差别,那么价格就会不同;另外,一般大型反击破碎机生产成本高,为用户带来的效益也高,那么它的报价也会高一点,还有移动反击式破碎机价格一定会高于固定的价格,因为移动式采用的技术比较先进,整体造价较高。

用户来厂参观考察反击破碎机

用户来厂参观考察反击破碎机

因此,具体反击破碎机多少钱一台,会视具体设备而定,欢迎免费咨询了解,这里有技术经理为您选型和报价,并且河南红星反击破厂家是直销型,设备价格比较便宜,欢迎您来厂参观考察。

技术参数

  • 反击式破碎机
  • HD德版反击式破碎机
  • CI系列反击式破碎机
  • HX系列反击式破碎机
  • 轮胎反击破移动破碎站
型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000

二级和三级反击式破碎机技术参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1110 250 160 60-210 2826×2087×2285
CI1213 300 200 80-280 2903×2530×2411
CI1316 300 250 100-350 3320×2770×2535
CI1521 350 2×(200-250) 200-600 3450×3620×2770

初级反击破碎机参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1313 600 200 100-480 2972×2560×2937
CI1415 600 250 120-600 2985×2790×3068
CI1620 800 2×(200-250) 220-900 4261×3480×3780
CI2023 800 2×500 400-2000 5151×4424×4712

注:产量根据不同物料,进料粒度等因素其结果将有所不同

HX系列反击破 二级反击破(细破)

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100S 300 11380 160 60-210
HX120S 350 18112 200 80-300
HX140S 350 29650 400 150-700

HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100P 600 10940 160 60-210
HX120P 900 17252 200 80-400
HX140P 1000 27750 315 200-700
型号 HX938F1210 HX938F1214 HX1149F1315 HX938F1110 HX1349F1315
运输长度(mm) 12000 12000 13900 15450 15450
运输宽度(mm) 2550 2550 2900 2950 2950
运输高度(mm) 3900 3900 4450 4500 4500
最大长度(mm) 12500 12500 13900 15450 15450
最大宽度(mm) 3250 3260 3250 3250 3250
最大高度(mm) 5100 5200 5200 5200 5200
重量(t) 39 44 54 62 62
破碎机型号 PE-1210 PE-1214 PF-1315 HD1110 HD1315
最大进料(mm) 350 350 500 400 700
处理量(t/h) 70-130 100-180 130-250 112 280
给料机型号 ZSW950×3800 ZSW950×3800 ZSW110×4900 ZSW130×4900 ZSW130×4900
主皮带机型号 B800×8.5M B800×8.5M B1000×9.5M B800×11M B1200×11M
侧出皮带机型号(选配) B500×3.2m B500×3.2m B650×4m B650×4m B650×4m
发电机组型号(选配) 320KW 320KW 400KW 320KW 440KW
除铁器型号(选配) RCYD(C)-8 RCYD(C)-8 RCYD(C)-10 RCYD(C)-8 RCYD(C)-12
