德版反击式破碎机
客服
60s急速应答 30min答复 24h免费定制方案

德版反击式破碎机

  • 200-1300㎜ 进料粒度 :
  • 112-670t/h 生产能力 :

应用范围 :冶金、矿山、水泥、化工、高速公路、水利工程、建筑工程等工业部门

客服

德版系列反击式破碎机是我公司近期开发研制的新一代产品。该机配置先进、结构设计合理,并且操作维护简便,因而被广泛用于高速公路建设、水利工程、建筑碎石、机制砂加工、化工、冶金等领域中。值得一说的是,德版反击式破碎机特别适合对各种软、中硬矿石进行粗碎、中碎、细碎作业。

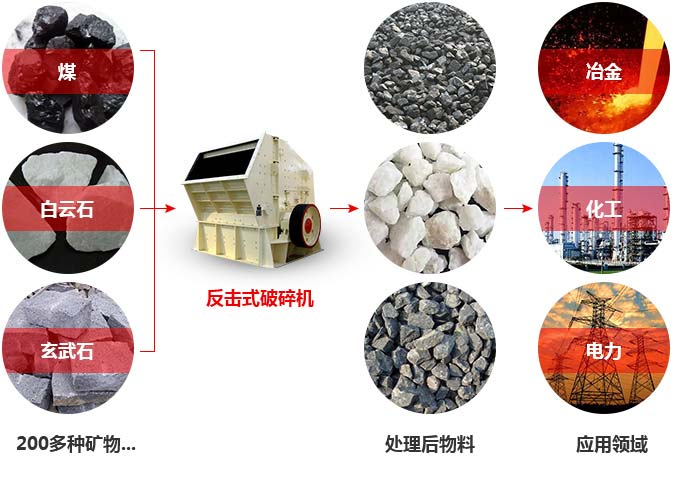

德版反击式破碎机应用

图片实拍

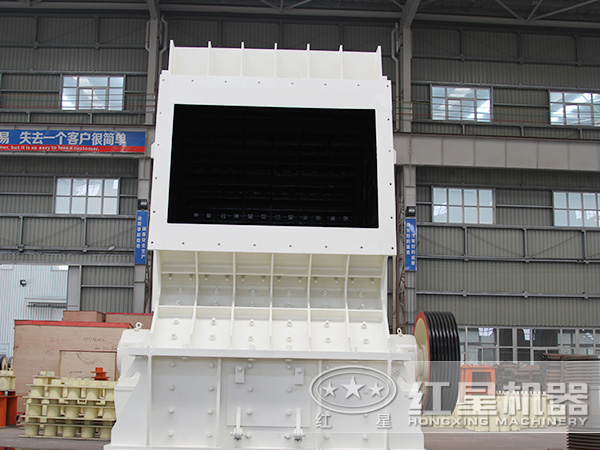

德版反击式破碎机

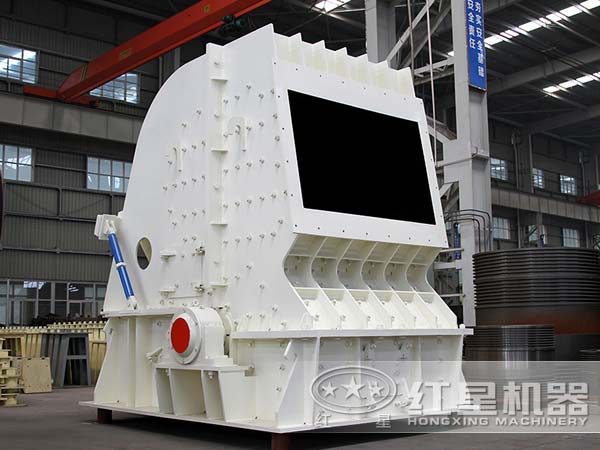

德版反击式破碎机生产厂家

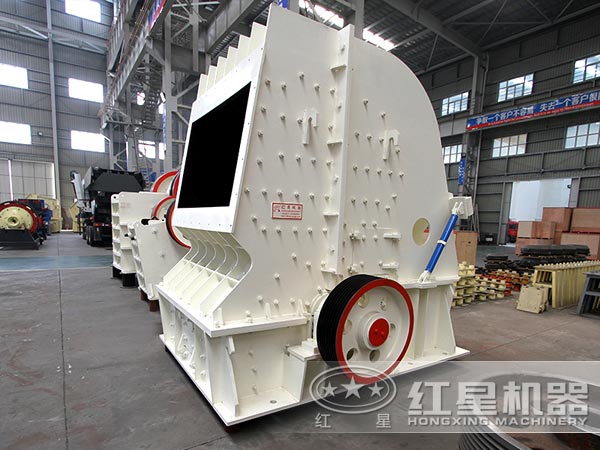

不同类型下的德版反击式破碎机

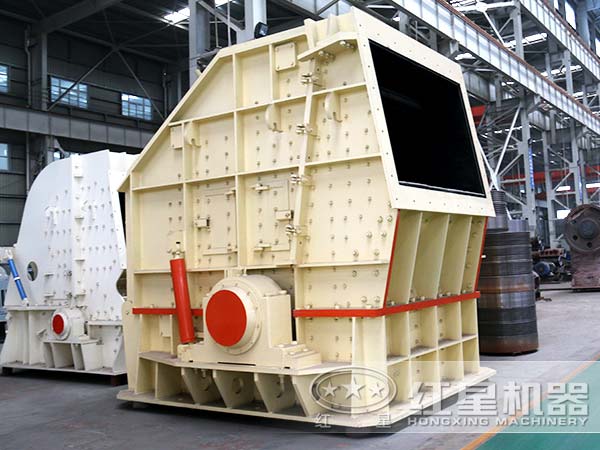

德版反击式破碎机生产车间

在线咨询     定制生产

工作原理

德版反击式破碎机是一种利用冲击能来破碎物料的破碎机械,德版反击式破碎机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。另外,本机在反击板后采用弹簧保险装置,当非破碎物进入破碎腔后,前后反击架后退,非破碎物从机内排出。

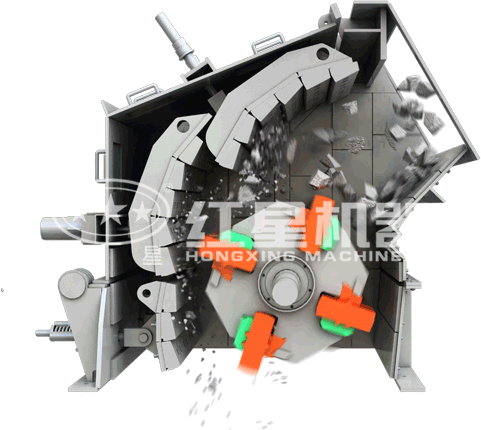

德版反击式破碎机工作原理

性能优势

1、配置先进、合理:采用先进的制造工艺,选用先进的制作材料;轴承座采用整体式铸钢结构。另外,设备重型化的转子设计,以及严格的检测手段,保证高质量的转子。

2、操作简便:德版反击式破碎机的转子上仅安装6只板锤,专用工具可方便地进行板锤的更换,更换一套板锤的只需一个班次的时间,操作非常简单便,另外,也实现了一体化机组设备安装形式,更加具有灵活适应性。

3、使用寿命长:德版反击式破碎机的特殊板锤固定装置,使得板锤的可靠性更高。另外,设备对配件,如转子,轴承等,都进行分析,确保稳定可靠。

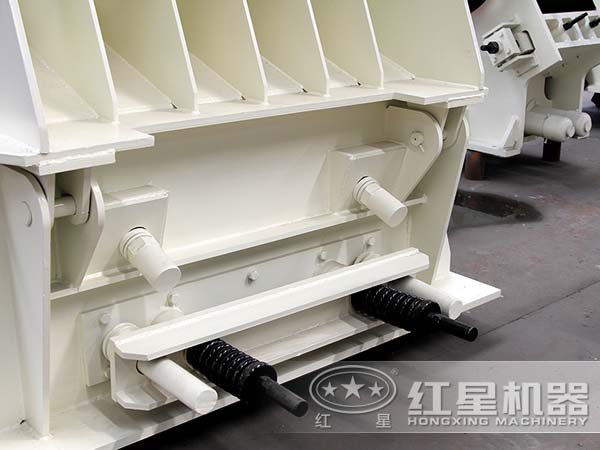

德版反击式破碎机局部细节

4、安全性能高:德版反击式破碎机的反击板调整系统同时兼作整机的过载保护装置,当异物或不可破碎物块进入破碎机后,反击板可以自动回退弹起,让异物通过破碎机,防止异物或不可破碎物块对设备产生损害。故障率低,检修周期较长。

技术参数

型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
