回转窑

适用物料:生石灰、石灰石、金属矿石、铁矿石、青石、河石、渣石等物料。

电动功率: 55-1900kw

生产能力:180-10000t/d

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
回转窑

回转窑也可叫做水泥回转窑是水泥熟料干法和湿法生产线的主要设备。河南红星机械厂生产的回转窑被广泛用于冶金、化工、建筑耐火材料、环保等工业。按其处理物料不同,可将回转窑分为水泥窑、冶金化工窑和石灰窑这三种。

回转窑适用物料

回转窑图片

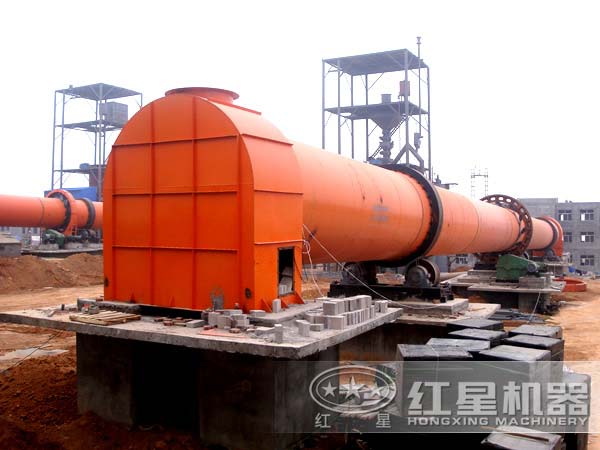

回转窑

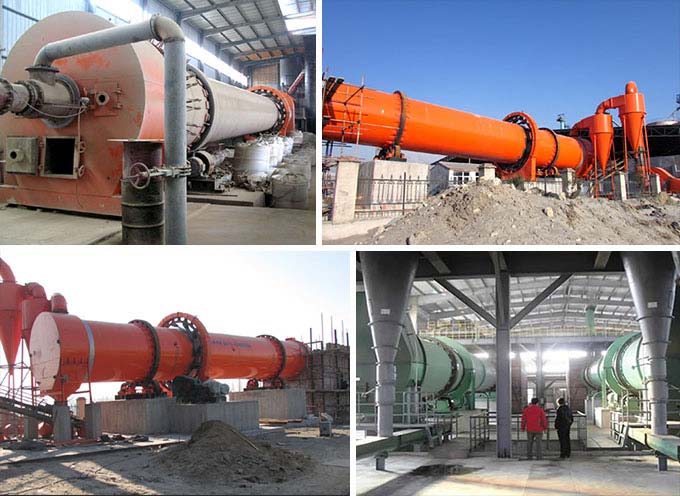

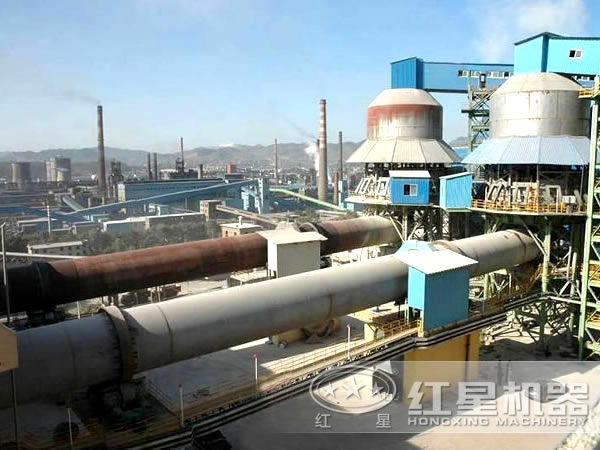

回转窑工作现场

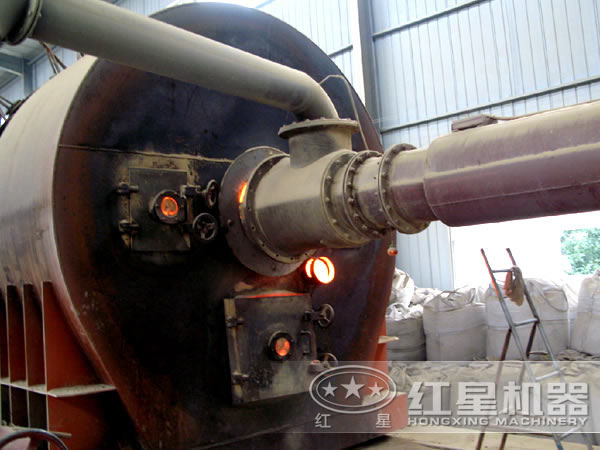

回转窑局部细节

在线咨询     定制生产

回转窑结构坚固、运转平稳、出窑产品质量高,并可为用户提供先进的高效立筒预热器、五级旋风预热器。

回转窑结构组成

作为水泥煅烧工艺中的一个必备设备,该回转窑主要由筒体,支承装置,带挡轮支承装置,传动装置,活动窑头,窑尾密封装置,喷煤管装置等部件组成。

回转窑结构

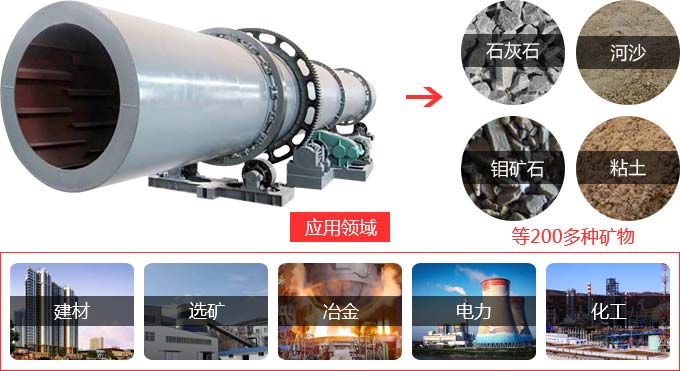

回转窑主要应用

回转窑(水泥回转窑)除锻烧水泥熟料外,还用来锻烧粘土、石灰石和进行矿渣烘干等耐火材料生产中;同时也可用于铁、铝、铜、锌、锡、镍、钨、铬、锉等有色和黑色金属的冶金,此外,在环保方面,也可利用水泥窑焚烧危险废物、垃圾,这不仅使废物减量化、无害化,而且将废物作为燃料利用,节省煤粉,做到废物的资源化。

回转窑应用

回转窑工作原理

回转窑在工作过程中,生料粉从窑尾筒体高端的下料管喂入窑筒体内,由于窑筒体的倾斜和缓缓地回转,使物料产生一个即沿着圆周方向翻滚,又沿着轴向从高温向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成水泥熟料后从窑筒体的底端卸出,进入冷却机。

燃料从窑头喷入,在窑内进行燃烧,发出的热量加热生料,使生料煅烧成为熟料,在与物料交换过程中形成的热空气,有窑进料端进入窑系统,最后由烟囱排入大气。

回转窑性能优势

性能好、运转稳定

单位体积高,窑炉寿命长,运转率高,操作稳定,传热效率高,热耗低。

结构先进、密封性好

水泥回转窑的窑体与水平呈一定斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。传动部分除设置主传动外,还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封,窑尾装有轴向接触式密封装置,保证了密封的可靠性。

回转窑

技术参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
