钢球磨煤机结构、原理及型号介绍

发布者:张欣 发布时间:2016-12-30 17:05:26

如果您正在寻找相关产品或有任何问题,可随时拨打我公司销售热线:0371-6777 2727 或点击

在线交谈

一、钢球磨煤机简介

钢球磨煤机广泛用于粉碎各种硬度的煤炭或其他可磨性物料,将原煤磨制成煤粉的一种粉碎机械,是锅炉煤粉制备系统中的主要设备。

钢球磨煤机

钢球磨煤机在磨制煤粉的过程中,同时用热空气对煤进行干燥,我公司生产的钢球磨煤机具有省油、自动定时、润滑均匀等特点,能够减少齿面磨损,提高齿轮使用寿命,结构紧凑,安装维修方便,运转平稳。

二、钢球磨煤机结构

钢球磨煤机有多种类型,按转速高低可以分为低速钢球磨煤机、中速钢球磨煤机和高速钢球磨煤机,钢球磨煤机类型的选择主要根据煤种、锅炉炉型和负荷特性等条件选择。

钢球磨煤机结构主要为圆形筒体,筒体两端有端盖,端盖的轴颈支承在轴承上,电动机通过装在筒体上的齿轮使钢球磨煤机回转。在筒体内装有钢球和煤块。当筒体回转时,在摩擦力和离心力的作用下,钢球被筒体衬板带动提升。当提升到某一高度后,由于介质本身受重力的作用,产生自由泻落或抛落,从而对筒体内的煤进行冲击、研磨和碾碎。

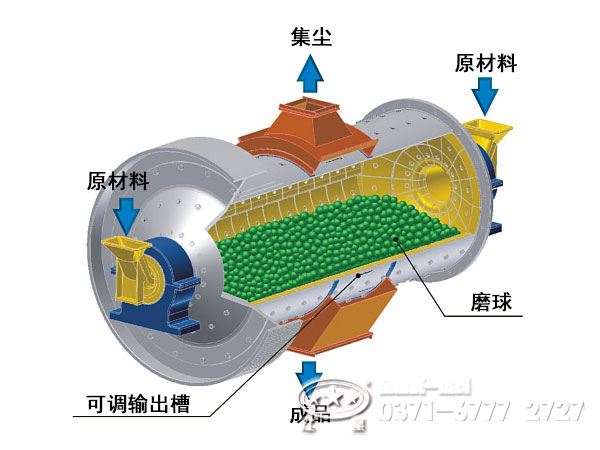

钢球磨煤机结构图

钢球磨煤机结构

三、钢球磨煤机工作原理

原煤由喂料设备进入到钢球磨煤机的进料装置中,温度为300℃左右的热风也通过进风管进入进料装置,烘干仓内设有特制的扬料板将原煤扬起,使得原煤在此处进行强烈的热交换而得到烘干,烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。粉磨仓内装有研磨体(钢球),煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时,由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机,较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。

钢球磨煤机工作原理

四、钢球磨煤机优势

1、生料质量和煤的细度容易控制和检验,避免了煤过粉磨现象。

2、煅烧过程中配煤量调节灵活,便于选择合理的燃料粒度级配,以满足煅烧要求。

3、煤粉在熟料中分布较均匀,熟料局部粉化现象少。

五、钢球磨煤机型号

规格型号 筒体转速
(r/min)
装量球
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 148-615 4500 525

以上就是我公司生产的钢球磨煤机的简单介绍,我公司钢球磨煤机型号齐全,还可根据客户需求量身定制。设备厂家直销,价格公道,您可点击免费咨询了解更多详情。
