当前位置: 首页 > 产品中心 > 选矿设备 > 间接传热烘干机

间接传热烘干机

适用物料:煤矸石、水泥熟料、白云石、石膏、玄武岩、石灰岩、矿渣、铁屑、粉煤灰等物料。

筒体长度: 8-20m

筒体容积:9.0-285m3

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
间接传热烘干机

间接传热烘干机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。同时采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。

间接传热烘干机

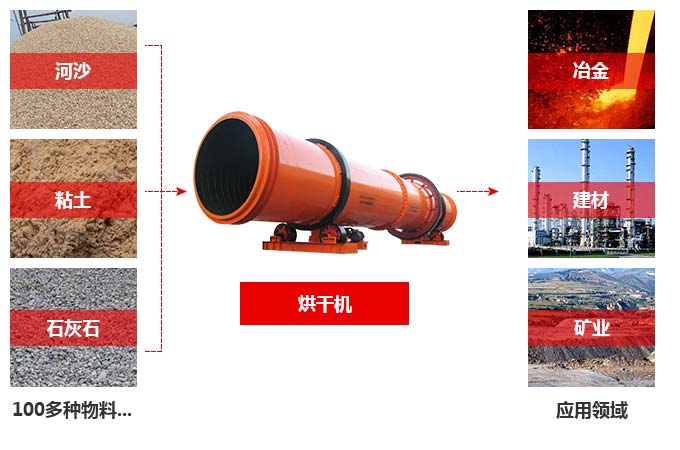

间接传热烘干机应用

间接式烘干机主要应用于矿山、建材、冶金、化工等部门烘干一定湿度或粒度的物料,也可应用于工业选矿生产过程中的最后烘干湿精矿。可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。

间接传热烘干机应用

间接传热烘干机图片

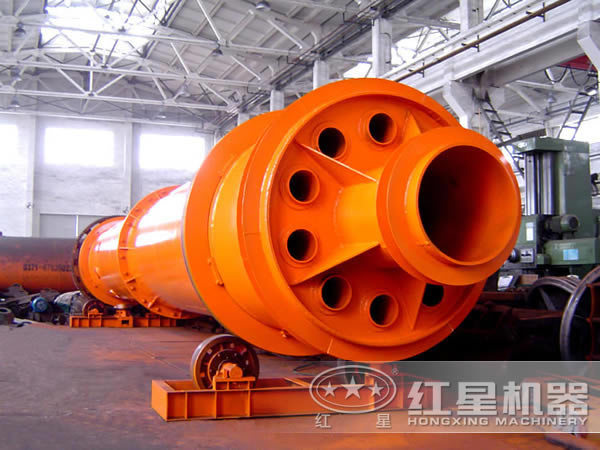

大型间接传热烘干机

间接传热烘干机生产厂家

间接传热烘干机发货现场

间接传热烘干机内部细节

间接传热烘干机原理

间接传热烘干机的热源来自燃烧装置,采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

间接传热烘干机优势

1、充分利用热能:间接传热烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。

2、高能低耗:间接式烘干机采用新颖独特的密封装置,并配以效果良好的保温系统,有效的降低了烘干系统的煤耗,比单筒烘干机减少占地面积50%左右,土建投资降低50%左右,电耗低于60%。

3、除尘效率高:间接传热烘干机除尘设备的改进,保证了系统的“风、料、煤”的平衡,改善了工作环境,实现了优质高产,使设备更清扫容易,内部好打理。

间接传热烘干机生产车间

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
