鹅卵石圆锥破碎机-鹅卵石破碎机厂家价格-河南红星机器

鹅卵石圆锥破碎机是红星机器厂家结合国外先进技术新推出的一种矿用圆锥破碎机械，相比传统老弹簧圆锥破，该破碎机可实现液压自动调整排料口尺寸、自动清腔、稀有润滑、腔形优化等多种功能，操作容易，自动化程度高，能有效降低矿石的入磨粒度，实现多碎少磨，既可提高磨机的生产能力，又节能减耗，提高砂石厂的经济效益。

鹅卵石破碎用圆锥破碎机

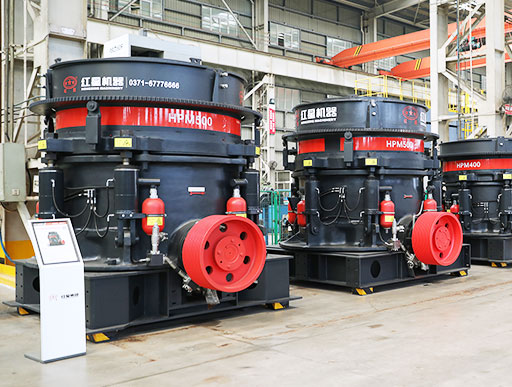

鹅卵石圆锥破碎机图片

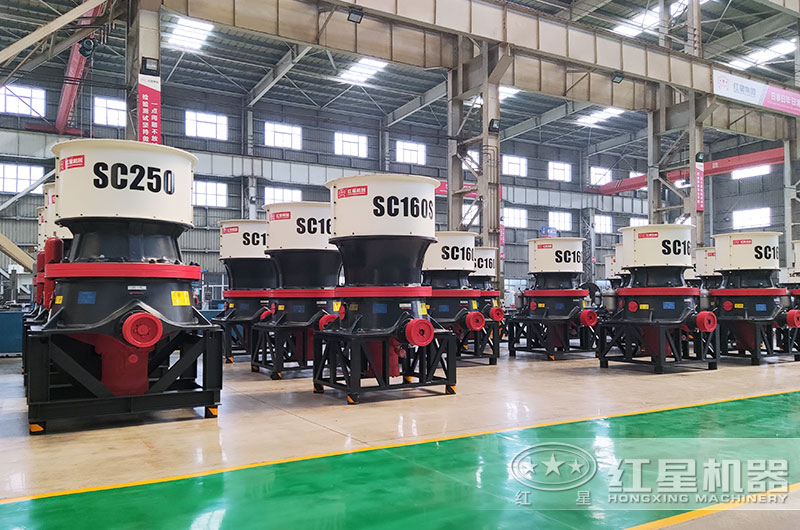

鹅卵石破碎机设备图片

鹅卵石圆锥破碎机工作原理

鹅卵石圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的带动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。

鹅卵石圆锥破碎机原理图

鹅卵石圆锥破碎机结构组成

鹅卵石圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。定锥总成主要有调整套、轧臼壁等组成，动锥总成主要由主轴、动锥体、破碎壁等组成，传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。

鹅卵石圆锥破碎机结构图

性能优势

1 检修维护方便
采用液压清腔系统可迅速清理破碎腔，且所有部件均能够从上部或侧面拆装，从而使定锥和动锥总成可方便拆出。
2 使用寿命长
采用水密封方式，尽可能减少灰尘杂质进入机体内，从而保证了润滑油的清洁，延长了滑动轴承、碗形瓦和各铜套的使用寿命，保证了设备运转可靠。
3 出料成品效果佳
采用粒间层压原理进行特殊设计，大幅度提高破碎比和产量，立方体成品料达到75%以上。

客户现场

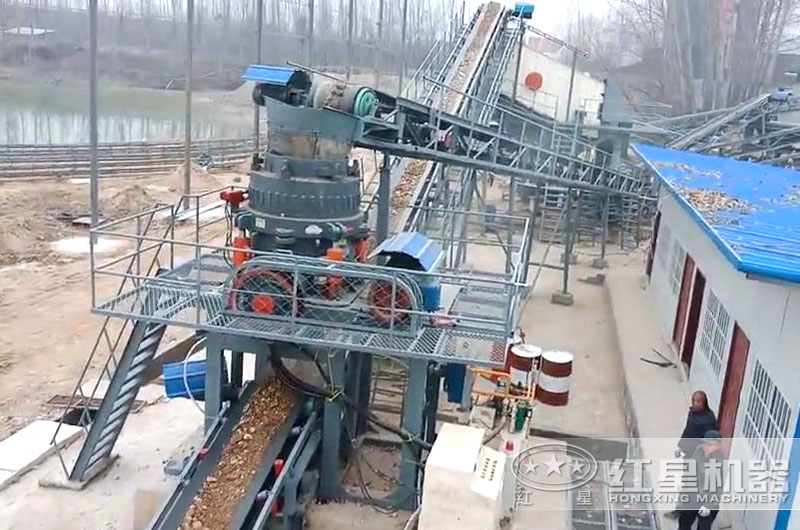

鹅卵石圆锥破碎机工作现场图片

鹅卵石圆锥破碎机价格一台多少钱

鹅卵石圆锥破碎机价格一台多少钱？建议大家咨询具体的商家，因为不同厂家给出的价格是不一样的，河南红星机器专注矿机设备生产40年，厂家位于河南郑州，服务过的客户遍布各个地区，提供的设备质量可靠，性能稳定，价格实惠，用户使用更放心，如果您有需要的话，欢迎随时免费咨询在线客服，专业人员为您进行报价，也可以到厂实地考察，近距离的了解设备性能，红星机器厂区总部地址：河南省郑州市高新区檀香路8号。

客户来厂考察设备

技术参数

圆锥破碎机
单缸圆锥破碎机
多缸液压圆锥破碎机

规格	型号	破碎锥大端直径 (mm)	最大给料尺寸 (mm)	排料口宽度 (mm)	处理能力 (t/h)	电动机功率 (kw)	总重量（t）	外形尺寸（长×宽×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	腔型	最大给料尺寸(mm)	最小排料口尺寸(mm)	处理能力(t/h)	转速(r/m)	电机功率(kW)
HPM200	C1	185	19	150-250	750-1200	160
	C2	125	17	140-250
	C3	95	13	120-250
	F1	76	10	90-210
	F2	54	6	80-210
	F3	23	5	70-210
	F4	10	6	80-210
HPM300	C1	235	25	230-445	700-1200	220
	C2	211	19	200-445
	C3	150	17	180-445
	C4	107	13	150-445
	F1	77	10	115-260
	F2	53	8	110-260
	F3	22	6	105-260
	F4	25	6	105-260
HPM400	C1	299	30	315-630	700-1000	315
	C2	252	25	295-630
	C3	198	20	260-630
	C4	111	14	190-630
	F1	92	10	140-370
	F2	52	8	130-370
	F3	51	6	120-370
	F4	52	6	120-370
HPM500	C1	335	30	390-790	700-950	400
	C2	286	25	365-790
	C3	204	20	325-790
	C4	133	16	280-790
	F1	95	13	230-450
	F2	57	10	175-450
	F3	52	8	165-450
	F4	53	6	155-450
HPM650	C1	328	30	386-790	590-930	500
	C2	279	25	348-790
	C3	196	20	300-790
	F1	106	13	280-530
	F2	52	9	220-530
HPM800	C1	353	32	545-1100	700-950	630
	C2	297	32	545-1100
	C3	267	25	495-1100
	C4	219	16	385-1100
	F1	155	13	325-730
	F2	92	10	260-730
	F3	33	5	200-730
