振动给料机

适用物料:花岗岩、玄武岩、铁矿石、石英砂、河卵石、煤矸石、建筑垃圾等

进料粒度:300-1500㎜

生产能力:80-1500t/h

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
振动给料机

振动给料机又称振动喂料机,是一种技术先进的给料机设备,用来完成各种散粒物料的给料与配料。广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

图片实拍

振动给料机工作原理

振动给料机也叫振动喂料机,在工作时主要利用振动器中的偏心块旋转产生离心力,从而使筛厢、振动器等可动部分作强制并且连续的旋转运动。工作时,首先由电动机带动三角带运转,三角带的运转驱动主动轴,被动轴随主动轴上齿轮啮合而转动,主、被动轴同时反向旋转,使槽体振动而达到运输物料的目的。

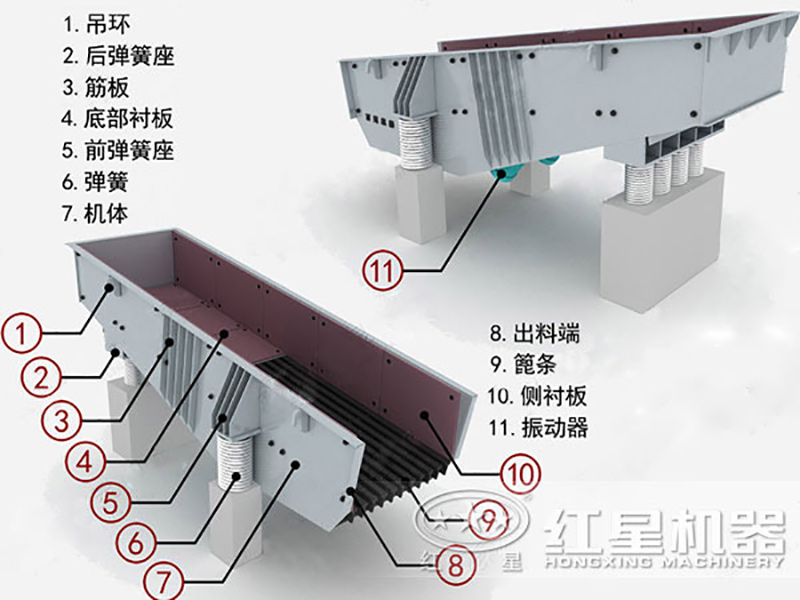

振动给料机结构

振动给料机性能优势

1、按照重型工况设计的槽体,抗冲击能力强。

2、双轴轴承采用独立润滑油箱,结合销轴式弹簧支座,适合不同安装角度。

3、模块化设计,易损件各型号间可以通用互换。

4、棒条缝隙可调节,两段棒条之间有落差,物料分布更均匀。

5、可以选配第二层分选筛,对弃料、泥土精细筛分,提高原料利用率

振动给料机安装调试

1.振动给料机 (喂料机)中用于配料、定量给料时为保证给料均匀稳定,防止物料自流应水平安装,如进行一般物料连续给料,可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。

2.安装后的给料机应留有20mm的游动间隙横向应水平,悬挂装置采用柔性连接。

3.空试前,应将全部螺栓紧固一次,尤其是振动电机的地脚螺栓,连续运转3-5小时应重新紧固一次。

4.试车时两台振动电机必须反向旋转,电流及噪音的稳定性,发现异常应及时停车处理。

5.电机轴承每2月加注一次润滑脂,高温季节应每月加注一次润滑油。

技术参数

  • 振动给料机
  • HSF系列棒条振动给料机
型号 最大进料
粒度
(mm)
处理
能力
(t/h)
电动机
功率
(kw)
安装
倾角
(°)
槽体尺寸
(mm)
外形尺寸
(长×宽×高)(mm)
GZD-650×2300 300 80-100 1.2×2 10-20 650×2300 2300×1360×780
GZD-750×2500 350 100-130 1.5×2 10-20 750×2500 2500×1460×780
GZD-850×3000 400 120-150 3×2 10-20 850×3000 3110×1800×1600
GZD-1000×3600 500 150-200 3.7×2 10-20 1000×3600 3850×1950×1630
GZD-1100×3600 580 240-300 3.7×2 10-20 1100×3600 3600×2050×1660
GZD-1300×3600 650 450-600 7.5×2 10-20 1300×3600 3900×2350×1750
GZD-1500×3600 1050 450-1000 7.5×2 10-20 1500×3600 3900×2000×1750
GZD-2000×3600 1200 550-1000 10×2 10-20 2000×3600 3600×2000×1750
GZD-2500×5000 1500 650-1500 18×2 10-20 2500×5000 5000×2500×1800
ZSW-380×95 500 100-180 11 0-10 3800×960 3920×1640×1320
ZSW-490×110 630 150-400 15 0-10 4900×1100 4980×1830×1320
ZSW-490×130 750 400-700 22 0-10 4900×1300 4980×2580×2083
ZSW-600×130 750 400-700 22 0-10 6000×1300 6082×2580×2083
ZSW-600×150 800 500-900 30 0-10 6000×1300 6086×2662×1912
ZSW-600×180 900 700-1300 45 0-10 6000×1500 6310×3262×2230
ZSW-600×200 1200 800-1500 55 0-10 6000×2000 6310×3462×2230
型号 槽体规格
(mm)
棒条长度
(mm)
最大进料尺寸
(mm)
应用 最大处理量
(t/h)
主电机功率
(kw)
HSF1040 1000×4000 1×900 700 固定/移动 400 15
HSF1245 1200×4500 1×900 800 固定/移动 500 22
HSF1262(S) 1200×6200 2×900 800 固定 500 22
HSF1345 1300×4500 1×900 900 固定/移动 750 22
HSF1362(S) 1300×6200 2×900 900 固定 750 30
HSF1562(S) 1500×6200 2×900 1000 固定 800 30
HSF1862(S) 1800×6200 2×900 1200 固定 1200 37
HSF2162 2100×6200 2×900 1500 固定 1700 45

型号中的(S)指 可以选附加筛网层
