CJ系列欧版颚式破碎机 CJ系列欧版颚式破碎机

CJ系列欧版颚式破碎机

最大进料粒度: 800mm

出料调节范围: 50-225mm

生产能力: 85-650t/h

适用范围: 矿山开采、砂石料场、煤矿开采、干粉砂浆、电厂脱硫等领域,用于破碎玄武岩、铁矿石、石灰石、辉绿岩、铁矿、金矿、铜矿等物料。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

欧版颚式破碎机是我公司结合欧洲先进的颚破生产技术,目前已成为破碎坚硬、强腐蚀性石料的理想选择,对于抗压强度不高于280Mpa的矿石都能进行破碎加工,目前已广泛应用于矿山、采石场等领域,红星公司提供欧版颚式破碎机的定制生产,可结合用户的实际需求,为用户提供较合适、高效的欧版颚式破碎机设备。

CJ系列欧版颚式破碎机

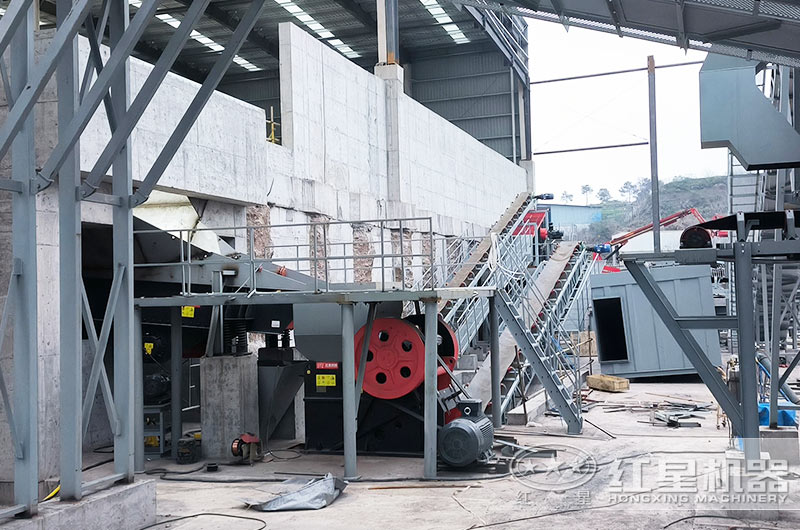

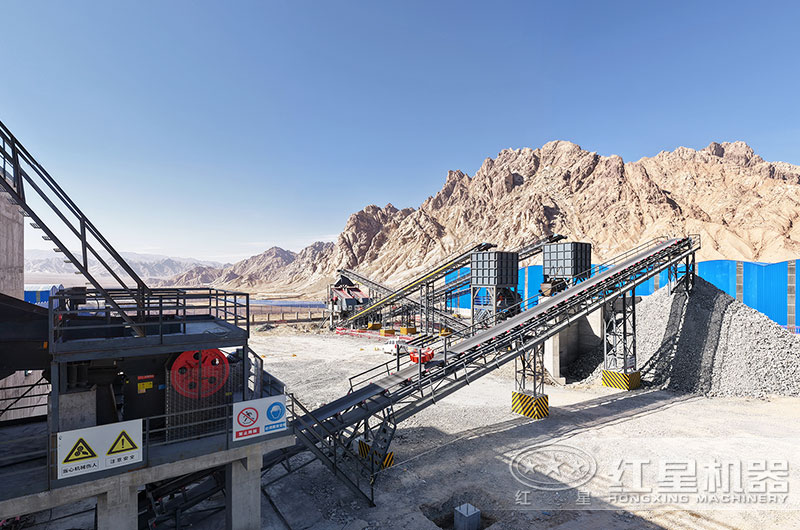

CJ系列欧版颚式破碎机应用

图片实拍

CJ系列欧版颚式破碎机

欧版颚式破碎机侧面图

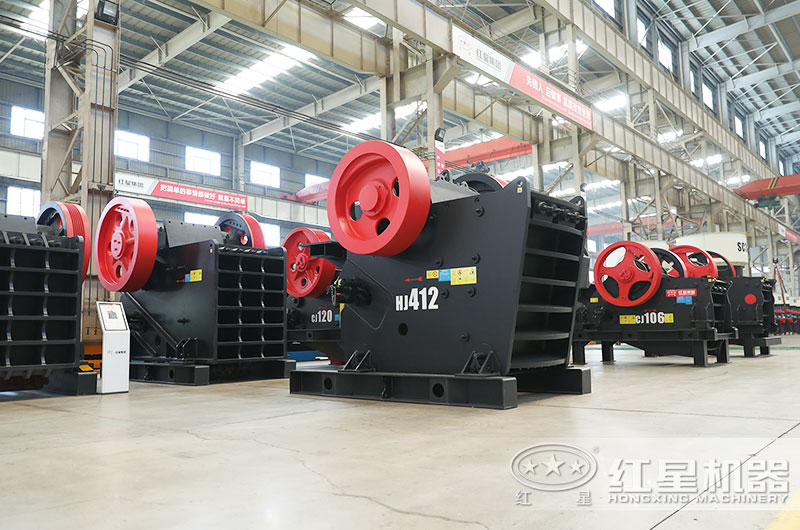

欧版颚式破碎机生产车间

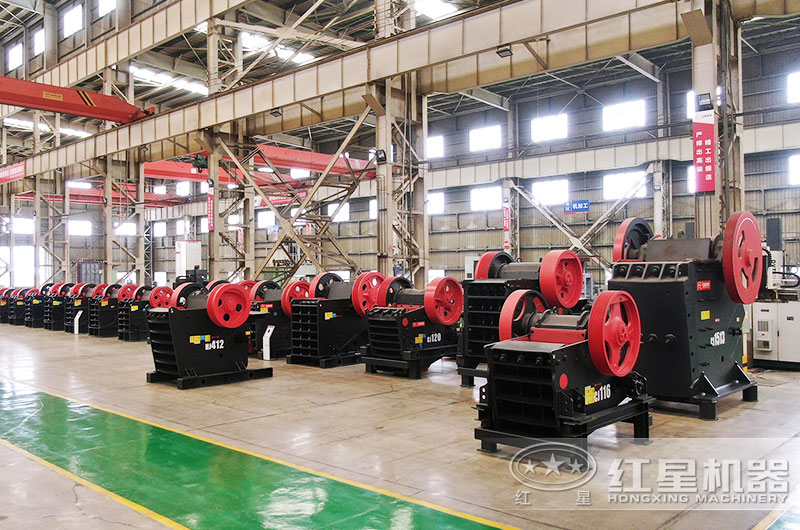

欧版颚式破碎机生产车间

CJ系列欧版颚式破碎机结构

欧版颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。

欧版颚式破碎机内部结构图

CJ系列欧版颚式破碎机工作原理

欧版颚式破碎机运行中,电动机驱动皮带和皮带轮,通过偏心轴使动颚前后上下摆动,当动颚推动动颚板向定颚板运动时,物料被压 碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从颚板的下部排料口排出,不断循环,完成批量生产要求。

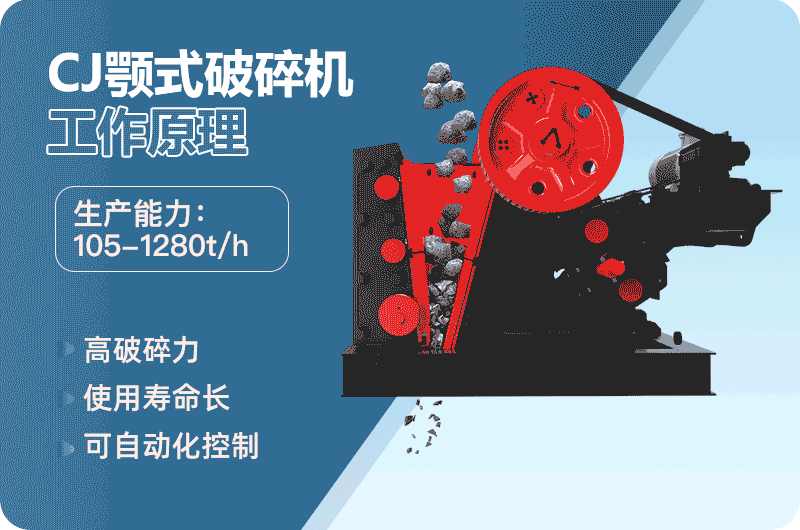

欧版颚式破碎机工作原理

欧版颚式破碎机工作模拟动图

CJ系列欧版颚式破碎机性能优势

1、欧版颚式破碎机采用有限元分析方法,设备的主要参数及主要部件的设计更为精确化,破碎效果更好。

2、欧版颚式破碎机选用的轴承规格更大、承载能力更高,破碎力度大,破碎过程中产生的浪费少。

3、欧版颚式破碎机采用新型的齿形护板,增大了颚板的有效长度,提高生产产量。

4、欧版颚式破碎机破碎的成品粒度均匀,粒形好,粒度均匀,成品所具备的经济价值高。

CJ系列欧版颚式破碎机技术参数

量身定制生产线

型号 进料口尺寸长×宽(mm) 最大给料粒度(mm) 出料口调整范围(mm) 处理能力(t/h) 配用功率(KW)
CJ96 930×580 480 60-175 120-450 90
CJ106 1060×700 560 70-200 155-580 110
CJ125 1250×950 760 100-250 290-840 160
CJ150 1400×1200 960 125-250 340-950 200
CJ160 1600×1200 960 150-300 430-1260 250
CJ200 2000×1500 1200 175-300 760-1590 400
CJ1511 1500×1070 850 125-300 385-1080 200
CJ1513 1500×1300 1040 150-300 480-1160 200
