鄂式破碎机

应用范围 :水泥厂、采石场、石料厂、煤炭加工厂、高速公路建设、道路桥梁用砂石骨料、混凝土搅拌站、水利工程等行业。

进料粒度 :125-1200mm

生产能力 :1-1000t/h

成品规格:

  • 10-20mm

    10-20mm

  • 20-50mm

    20-50mm

  • 100-200mm

    100-200mm

  • 200-350mm

    200-350mm

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
鄂式破碎机

鄂式破碎机简称鄂破,是石料粗碎颚式破碎机系列中的一类,它具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点,可广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。

鄂式破碎机的广泛用途

红星鄂式破碎机车间视频

图片实拍

传统鄂式破碎机

46型石料粗碎颚式破碎机,小体格,大能量

新版鄂式破碎机

新版鄂式破碎机

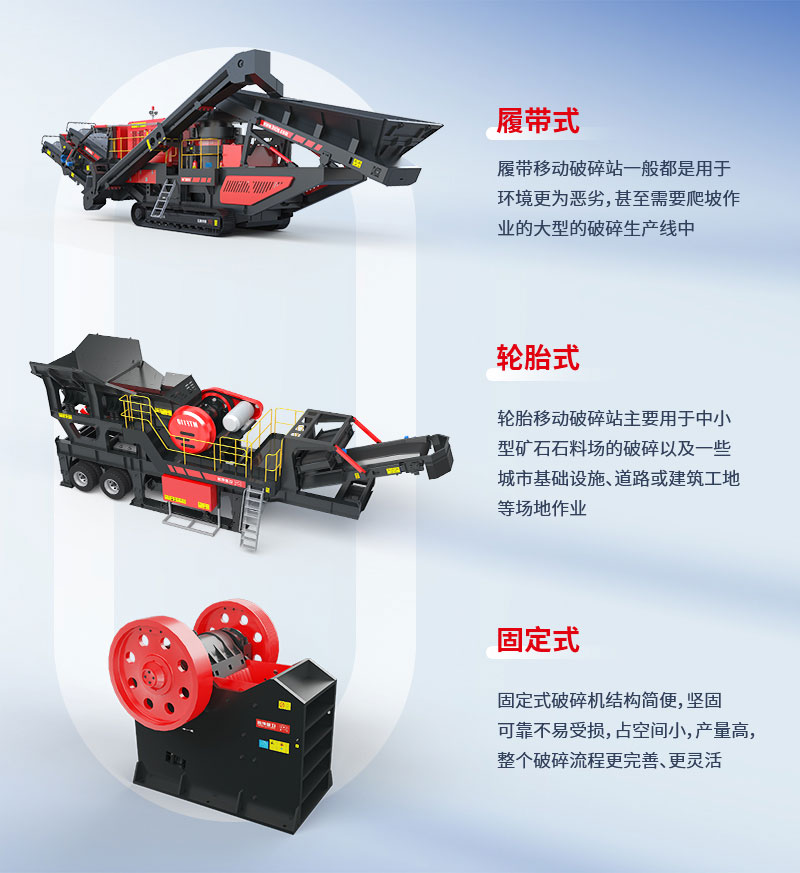

颚破机几种常见分类

红星可为客户提供固定式、轮胎式、履带式等三大类鄂破破碎机,型号齐全,价格优惠

工作原理解说

以传统鄂式破碎机为例,作为一类曲动挤压型破碎设备,当鄂破机工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

鄂式破碎机工作原理模拟动图

鄂式破碎机工作原理模拟动图

我们的设备优势

A生产效率高

“V”型深腔破碎无死区,物料在破碎腔内不会发生堵料现象,大大提高了设备的生产效率;

B部件抗压耐磨性强

设备的生产采用先进的制造工艺和高耐磨的制作材料,使得整个设备更加的经久耐用;

C操作维护方便

简单合理化的内部结构设计,使得设备在使用过程中更加的方便快捷,大大减少了停机维护时间;

D生产环保达标

红星严格按照国家环保标准进行设计生产,加之一些辅助除尘降噪设备的使用,可有效的保护周围环境,减少污染。

鄂式破碎机优势展现

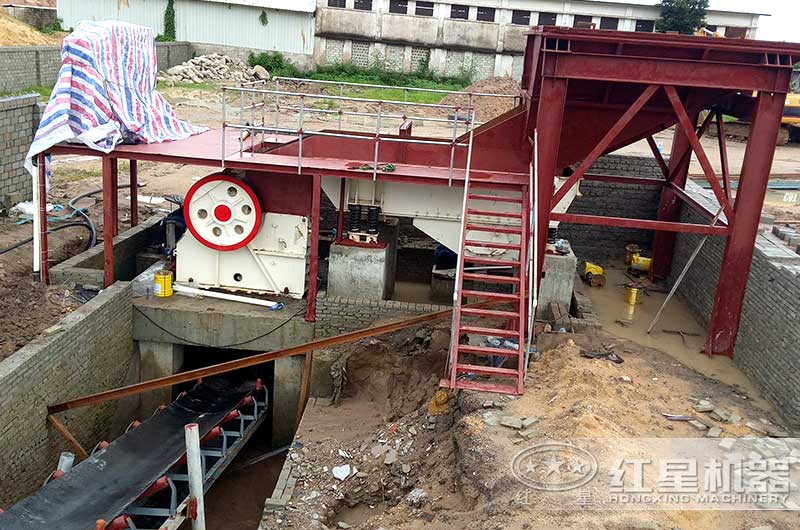

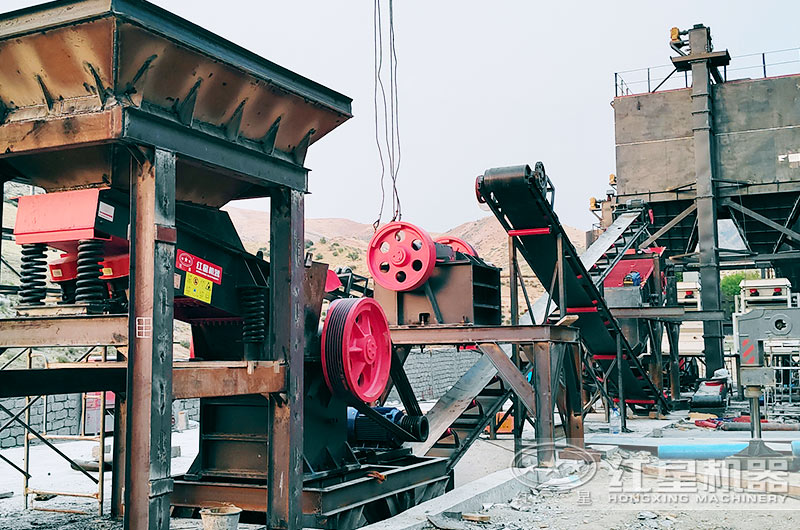

鄂破机生产现场视频

大型石料粗碎加工生产现场航拍视频

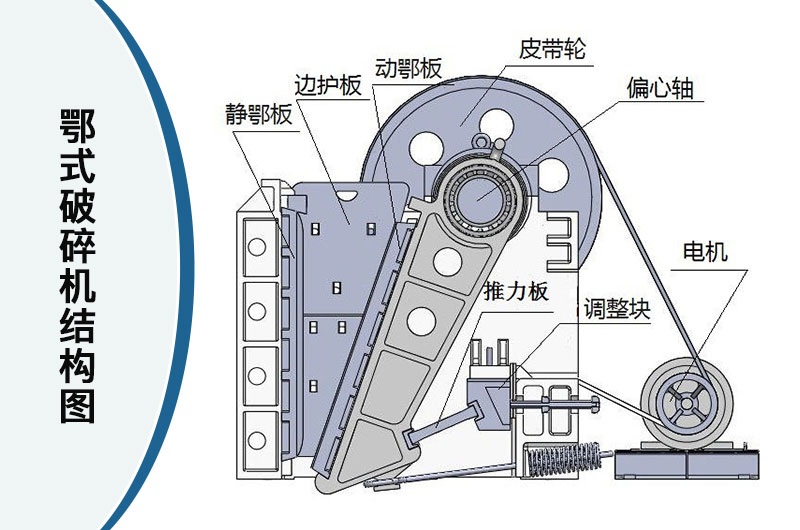

内部结构

鄂式破碎机主要由:固定颚板、活动鄂板、机架、上下护板、调整座、动鄂拉杆等组成。对于真正的鄂式破碎机小白用户,建议在拿到鄂破设备时,一定要先了解鄂破机内部结构等知识,这样才不会让其在遇到生产问题时,毫无头绪,思维混乱。

鄂式破碎机结构图

鄂式破碎机结构图

红星颚式破碎机厂家展示

40年的砥砺前行,红星集团不忘初心,从国有控股的军工厂到如今民营企业的行业,回顾往期历历在目,红星人将会以更大的格局、更开阔的视野、更加稳健的步伐,续写新篇章,为客户带去更为先进的颚破设备。

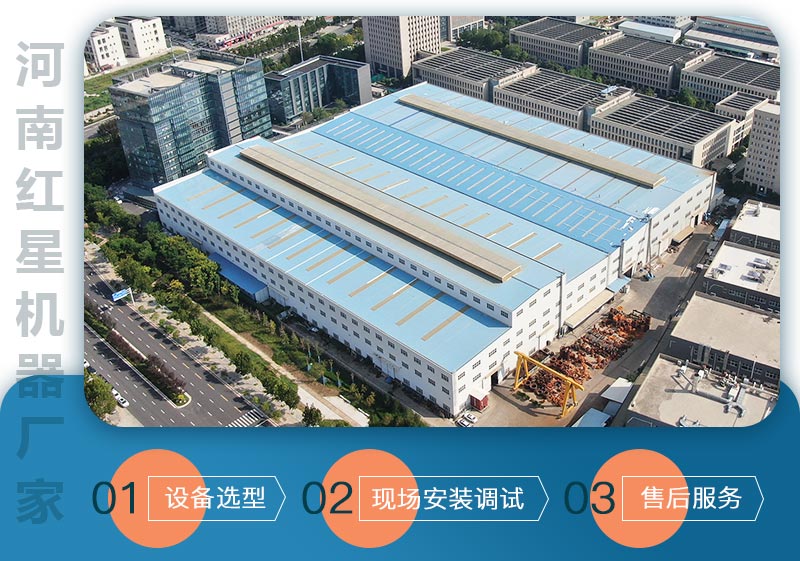

红星鄂式破碎机厂家俯视图

红星鄂式破碎机厂家俯视图

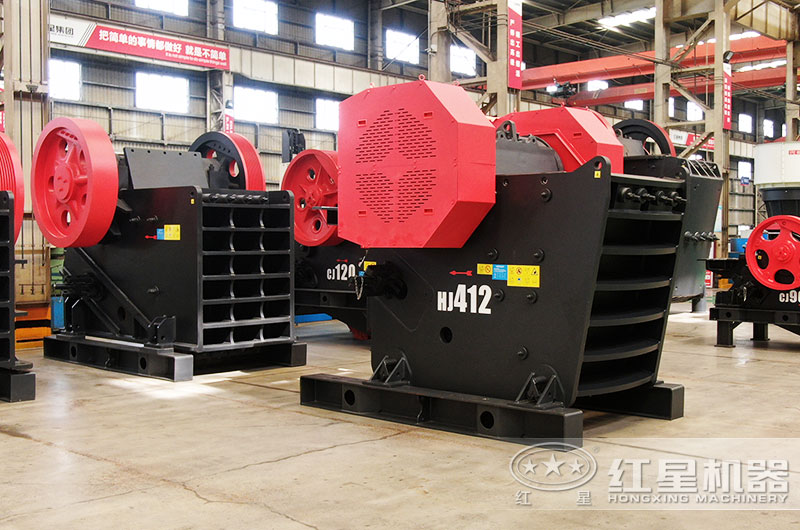

红星鄂式破碎机厂家车间

红星鄂式破碎机厂家车间

一群年轻有朝气的红星家人

一群年轻有朝气的红星家人

24小时随令而至,风雨无阻

24小时随令而至,风雨无阻

免费价格咨询——支持带料试机

因牵涉到不同选型大小,所以具体选投一部红星鄂式破碎机需要多少钱,还需依据客户实际选型大小来估算,不过有一点请放心,作为一家直销型厂商,我们给出的鄂式破碎机价格均为超值的工厂价,相对来说,还是比较的可靠优惠的。如有需求,欢迎随时在线免费咨询

技术参数

  • 颚式破碎机
  • HD德版颚式破碎机
  • PEY系列液压保护颚式破碎机
  • CJ系列欧版颚式破碎机
  • 轮胎鄂破移动破碎站
型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口范围(mm) 处理能力(t/h) 配用电机功率(kw) 外形尺寸
宽×长×高
(L×W×C)(mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 1566×1965×1630
HD86(69) 580×860 500 50-150 60-210 8P  75 1722×1943×1810
HD98(751) 680×980 630 75-175 110-330 8P   110 1960×2470×2180
HD110(912) 850×1100 750 100-200 230-450 6P   132 2381×2775×2500
HD125 950×1250 900 125-225 280-750 8P   160 2600×3320×3120
型号 PEY-400x600 PEY-500x750 PEY-600x900 PEY-750x1060 PEY-300x1300
进料口尺寸(mm) 400x600 500x750 600x900 750x1060 300x1300
最大进料粒度 (mm) 340 425 500 630 250
出料粒度(mm) 40~90 35~100 75~125 80~150 20~100
偏心轴转速 30 255 250 255
处理能力(t/h) 30~65 50~120 80~200 120~220 40~100
主电机功率(KW) 30 55 75 110 75
液压油缸 工作压力:5-7MPa
油缸内径:Φ250mm
活塞行程:160mm
工作压力:5-8MPa
油缸内径:Φ320mm
活塞行程:200mm
工作压力:11MPa
油缸内径:Φ400mm
活塞行程:320mm
工作压力:5-8MPa
油缸内径:Φ320mm
活塞行程:200mm
外形尺寸(长x宽x高) 3030x1350x1600 3300x1900x2100 3955x3360x2398 4980x2500x3100 4050x3420x1850
机器重量(kg) 9480 16200 23400 37800 18200
型号 进料口尺寸长×宽(mm) 最大给料粒度(mm) 出料口调整范围(mm) 处理能力(t/h) 配用功率(KW)
CJ96 930×580 480 60-175 120-450 90
CJ106 1060×700 560 70-200 155-580 110
CJ125 1250×950 760 100-250 290-840 160
CJ150 1400×1200 960 125-250 340-950 200
CJ160 1600×1200 960 150-300 430-1260 250
CJ200 2000×1500 1200 175-300 760-1590 400
CJ1511 1500×1070 850 125-300 385-1080 200
CJ1513 1500×1300 1040 150-300 480-1160 200
型号 HX938HD86 HX1149HD98 HX1349HD110 HX1349HD125
运输长度(mm) 12600 13500 14500 15200
运输宽度(mm) 2600 2700 2800 2900
运输高度(mm) 3870 4200 4450 4500
最大长度(mm) 12500 14000 16100 16700
最大宽度(mm) 4100 4500 5100 5100
最大高度(mm) 4100 4900 5000 5300
重量(t) 39 57 55 65
轮胎配置 并装双轴 并装三轴 并装三轴 并装三轴
破碎机型号 HD86 HD98 HD110 HD125
最大进料(mm) 500 550 660 800
出料口调整范围(mm) 50-150 75-175 100-200 125-225
处理量(t/h) 85-275 110-350 215-510 280-650
给料机型号 ZSW380×95 ZSW420×110 ZSW490×130 ZSW490×130
主皮带机型号 B800×8.5M B1000×9.5M B1000×11M B1200×11M
侧出皮带机型号(选配) B500×3M B650×3.5M B650×4.5M B650×4M
发电机组型号(选配)(kw) 200 250 270 400
除铁器型号(选配) RCYD(C)-8 RCYD(C)-10 RCYD(C)-10 RCYD(C)-12
