石子颚式破碎机 石子颚式破碎机

石子颚式破碎机

进料粒度:125-1500mm

生产能力:1-2200t/h

应用范围:各种金属及非金属矿石、建筑、水泥、化工、建材、公路建设等领域。

适用物料:河卵石、鹅卵石、石灰石、花岗岩、玄武岩、大理石、铁矿石、铝矿石等各类石头、石子、矿石。

咨询本月优惠报价
24小时免费服务热线
0371-6777 2727
  • 给予技术咨询答复
  • 提供明确方案设计
  • 全年无休

颚式破碎机简称颚破(鄂破),或称之为石料破碎机,石头破碎机,石子破碎机,路面破碎机,矿山破碎机或矿用破碎机等。主要用于粗碎、中碎抗压强度极限不超过245MPa的各种岩石或矿石。

颚式破碎机应用领域

颚式破碎机应用

石子颚式破碎机图片

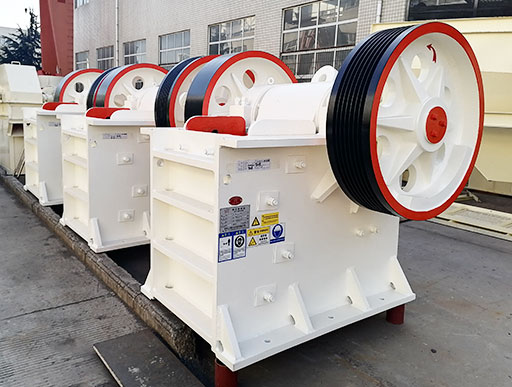

传统颚式破碎机

多规格下的传统颚式破碎机

新款颚式破碎机

红星近期研制的新一代颚式破碎机设备

颚式破碎机生产车间

红星颚式破碎机生产加工车间

石子颚式破碎机结构简述

粗碎颚式破碎机主要由机架、动颚、偏心轴、颚板、肘板等零部件组成。电动机通过三角皮带传动偏心轴旋转,使动颚按照已调好的轨迹进行运动,从而将破碎腔内物料予以破碎。

颚式破碎机结构

机架系钢板焊接结构,机架前壁上装有楔形螺栓紧固的固定颚板。在破碎机左右的机架内侧壁上装有边护板,以保护机架内侧壁的磨损。 动颚为一成型铸钢件,正面装有活动颚板,其上部借偏心轴与滚柱轴承悬挂在机架上、下部支承在肘板上,并与肘板成滚动接触,在偏心轴两端装有飞轮和槽轮。 肘板的另一端支承于调整横梁上并与其成滚动接触。肘板除 对动颚起支承作用外,在外来不能破碎的异物,进入破碎腔内时,破碎机负荷物增加的情况下,起保险作用,既自身断裂,从而保护其它机件不变损伤。 调整横梁与机架侧墙电焊钢连接,当排料口调小时,首先放松拉杆弹簧和拉紧螺丝,然后用扳手旋转止动螺钉,使止动螺钉向前顶起垫片组,再插入新增加的垫片,直至所要求的排料口尺寸时,先退回止动螺钉,使垫片组由动颚部件重量压紧,再旋紧拉紧螺钉并紧固定。最后适当旋紧拉杆弹簧,反之则由小变大(抽掉垫片)。

颚式破碎机工作原理

石头颚式破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

颚式破碎机工作原理

颚式破碎机安全操作规程

1、操作本颚破人员,须经安全教育。

2、设备工作时,严禁从上面向机内窥视。

3、设备运转时,严禁作任何调整,清理或检修等工作。

4、设备运转时,严禁用手直接在进料口上破碎腔内搬运或挪移石料。

5、本颚破的电气设备应接地,并将电线装在绝缘管内。

颚破碎机安装现场

颚式破碎机性能优势

1、破碎比大、产品粒度均匀

新一代矿石颚式破碎机粗碎腔深且无死区,可大大提高设备的进料能力与产量;另外,经它加工后的砂石成品粒度大小均匀;

2、结构先进、运行可靠

润滑系统安全可靠,部件更换方便,保养工作量小;另外,垫片式的排料口装置也便于设备的调整,极大的增加了设备的灵活性;

3、适用范围广

矿石颚式破碎机的排料口调整范围大,以此可满足不同用户的要求;

4、环保节能

单机节能15%~30%,系统节能一倍以上;且生产过程中噪音低,粉尘少。

石子颚式破碎机技术参数

量身定制生产线

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
