滚筒烘干机

适用物料:褐铁矿、钼矿石、金矿石、铁矿石、石油焦、粉煤灰、褐煤、赤铁矿、滑石等物料。

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
滚筒烘干机

滚筒烘干机是烘干机的一种,属于建材设备。滚筒烘干机的中心可以避免增加打散机构,进入干燥筒体内的湿物料被转筒壁上的抄板反复抄起、抛落,在下落的过程中被打散装置破碎成为细小颗粒,比面积大幅度增加,与热风充分接触、干燥。

滚筒烘干机图片

滚筒烘干机

滚筒烘干机生产厂家

滚筒烘干机发货现场

滚筒烘干机设备结构图

滚筒烘干机内部结构

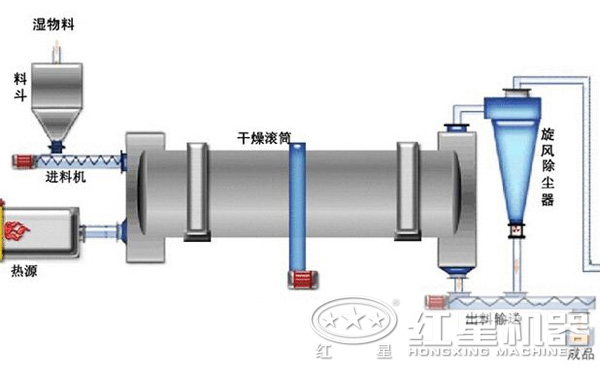

滚筒烘干机工作原理

滚筒烘干机的热源主要来自机器内部的燃烧装置,需要干燥的的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。 由于转筒烘干机得圆筒是一个与水平线略成倾斜的旋转圆筒。物料在进入圆筒以后从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。筒体内壁上的抄板把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。

滚筒烘干机工作原理

滚筒烘干机性能优势

1、滚筒烘干机采用了新型多组合式扬料装置,克服了传统烘干机的"风洞"现象,热效率高,有效地降低煤耗20%左右。

2、我公司对滚筒烘干机专门设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强,筒体运行平稳,可靠性高。

3、无漏风现象,彻底解决了密封难点,2小时内就可安装完毕;此外设备热效率高达80%(传统单筒烘干机热效率仅为32%)提高热效率48%。

4、滚筒烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,因此烘干机设备得到普遍采用。

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
