球磨机型号及尺寸大小表_工作原理

发布者:武永兰 发布:2022-09-21 13:35:46 更新:2023-06-28 17:26:18
工厂直供,价格优惠享不停! 如果您想了解我们的产品,欢迎点击咨询 在线咨询了解产品

球磨机作为一种典型的介质运动式粉碎设备,很多朋友都比较熟悉,其适应性强、能连续生产、破碎比大、易于调速粉磨产品的细度,目前有34款型号,另外,可分为干式和湿式两种磨矿方式,根据排矿方式不同,可分格子型和溢流型两种,种类有很多,具体球磨机型号及尺寸大小表,下面已为大家整理好,供选择参考。

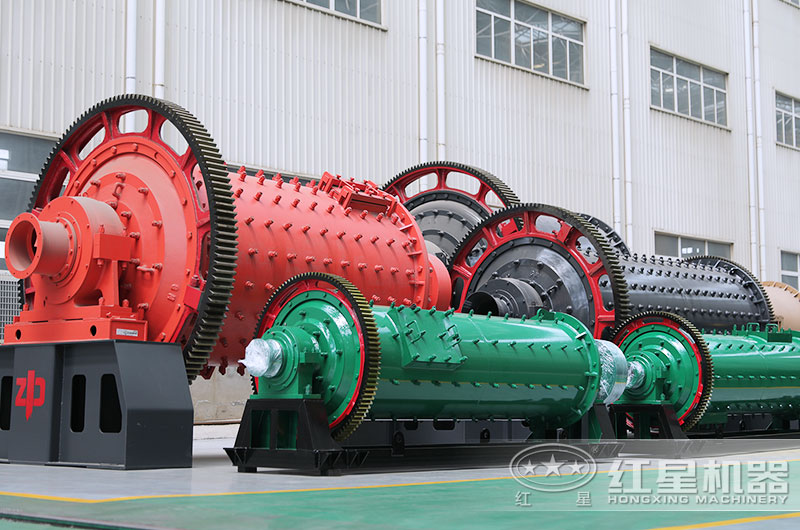

球磨机图片

球磨机图片,各种规格设备

一、球磨机型号及尺寸大小表

球磨机型号划分了不同规格,有大型、中型和小型设备,较常用的尺寸大小(筒体直径×筒体长度)分别是Ф900×1800、Ф1200×4500、Ф1500×5700、Ф1830×3000、Ф2100×4500、Ф2700×4500、Ф3600×6000、Ф5500×8500等等,每小时产量0.65-615吨,进料粒度<25mm,出料粒度0.074-0.4mm,设备重量5.85-525吨,具体如下表。

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525

二、球磨机的工作原理及内部结构

球磨机的工作原理是什么?其为卧式筒形旋转装置,外沿齿轮传动,两仓,物料由进料装置经入料中空轴螺旋均匀地进入磨机的一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用,在达到粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨,粉状物通过卸料箅板排出,完成粉磨作业。

球磨机工作原理图

球磨机主要是由给料部、出料部、回转部、传动部(减速机、小传动齿轮、电机、电控)等部分组成,而从实则核心结构上来看,则是由水平的圆柱形筒体、衬板、隔仓板(多仓磨机才具备)、主轴承、磨头、进出料装置和传动系统等部分组成。

山东客户球磨机工作现场图片

山东客户球磨机工作现场图片

国外客户球磨机工作现场图片

国外客户球磨机工作现场图片

三、球磨机的价格是多少?

根据球磨机设备类型、型号选择不同,价格稍有差异,一般市场上几万到几十万、百万元左右都有,即使是同一个型号,每个厂家报价也不一样,也随市场需求而变动的,具体情况可直接咨询厂家。

具体球磨机的价格是多少,以经理提供为准,可以在线咨询获取准确有效的出厂报价单,而且河南红星建厂多年,了解市场动态,更明白用户所需,型号也能可按需定制,提供一系列售后服务,选择更有保障。
