粘土烘干机

筒体容积:9.0-285m3

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
粘土烘干机

粘土烘干机

粘土是含沙粒很少、有黏性的土壤,具有较好的可塑性,其在陶瓷、制水泥等方面应用广泛。粘土烘干机主要由三大系统构成,即供热系统、热交换系统和通风除尘系统。

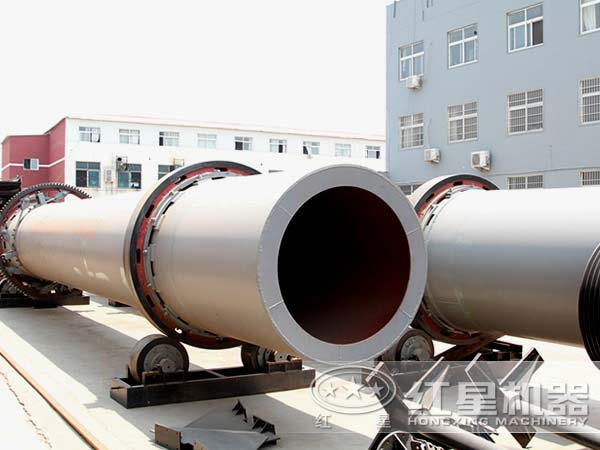

粘土烘干机图片

不同视角下的粘土烘干机

粘土烘干机生产厂家

粘土烘干机生产车间

粘土烘干机工作原理

1.粘土由给料机经溜槽进入干燥机内导料板上,随着筒体的转动,粘土被导至倾斜扬料板上即被提升到筒体的中心位置,逐渐洒落形成料幕,高温气流从中穿过,使粘土预热并蒸发部分水分。当粘土洒落、移动到活动的篦条式翼板上时,物料又与预热过的篦条式翼板夹杂在一起,将热量传给物料,使部分水分蒸发。同时,翼板夹带物料提起、洒落,重复多次,物料与热气流进行对流和接触热交换。

2.同时埋在物料中的清扫装置,也沿圆弧形扬料板的里侧下滑,把扬料板内壁粘附的物料清扫下来。当清扫装置随筒体转过垂直线以后,又在圆弧扬料板背面拖动,将其粘附在扬料板外壁的物料清扫下来。随着筒体的不断转动,使部分水分蒸发,物料得到进一步干燥。

3.同时,清扫装置对粘土团球也起到了打碎作用,提高了干燥速度,最后粘土烘干后变成低水分的松散物料,由出料口排出。

粘土烘干机性能优势

1.部件结构上——粘土烘干机首先在托轮结构设计上更合理,润滑方式多种化,使托轮不易出现磨损、断轴现象,缩短了更换周期,另外,选用LX型多组合式扬料板,使物料进入烘干筒内呈雨状料幕,增加了物料与热空气的接触面,避免了热空泛的发生。

2.烘干效果上——粘土烘干机不仅由于采用了多组合式扬料板,尾煤烘干接触面增加,另外新型的内部结构,对已分散物料的清扫和热传导作用进行了强化,筒体内壁的沾粘现象减少,烘干效果更好。

粘土烘干机局部细节

3.传热流程上——在对物料进行干燥的流程中,由于气流速度高,可以把物料全部表面作为干燥的有效面积,再增加上干燥时3的分散和搅动作用,干燥的传热过程强度大,效率更高。

4.环保操作上——粘土烘干机设备整机系统密封性强,并配有完善的除尘装置,没有粉尘外溢,操作环境更好。

粘土烘干机安装现场

粘土烘干机报价

粘土烘干机报价和其他烘干机设备一样,其报价都会受到烘干机型号大小、厂家等因素,其中,这些因素都是对价格高低影响的硬性指标,当然,对于用户来讲,哪里的粘土烘干机报价低才是较佳选择。对于这点因素,河南红星机器为你分析:价格虽不是购买设备的主观决定因素,却是很大一指标,其中,从地区因素来讲,河南粘土烘干机报价低,从更细的地区范围来限制的话,要数郑州厂家,不仅质量上优于其他地区厂家,而且价格低,有利于资金投入。欢迎来河南红星机器进行参观试机选购,型号齐全。

不同规格下的粘土烘干机

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
