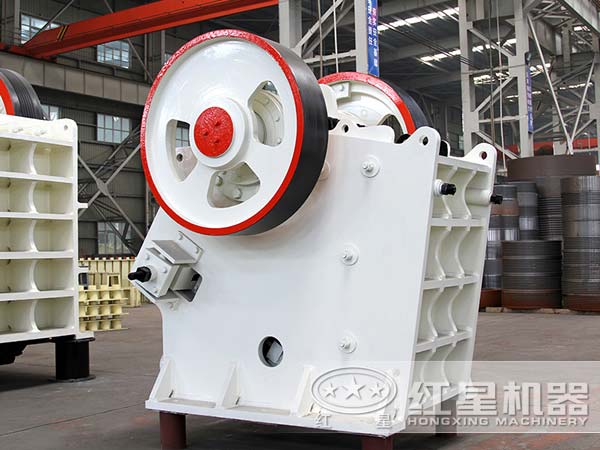

PE颚式破碎机是颚破两大系列中比较常用的粗碎设备,该设备采用先进的破碎技术,其性能和结构采用了系统的、全面的优化设计,具有强度高、可靠耐用、破碎力大、生产产量高等特点,河南红星机器生产的该设备规格参数符合国家标准,从机器部件到整机运行,设备精良,操作简单,是砂石破碎生产线上的常用的一破选择设备,受到很多采石场加工破碎企业的欢迎。
PE颚破以电动机为动力,通过电动机皮带轮,由三角皮带和槽轮驱动偏心轴,使动颚按预定轨迹作往复运动,将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎,并通过下部的排料口将成品物料排出,原理简单科学。
PE颚式破碎机工作原理
1.稳定性好,可靠性高。PE颚式破碎机动颚总成采用高质量的铸钢件构成,重型偏心轴亦采用锻坯进行加工,这一切均使得颚式破碎机具有超凡的稳定性。较其它同样规格破碎机,我们采用更大更耐用的偏心轴轴承,使其具有更高的承载能力,确保其可靠性。
2.工艺先进,使用寿命长。采用先进的制造工艺,运用先进的数字化部件加工设备,确保机器部件的精密度;选用高端的制作材料,极大的增强了其抗压性、耐磨性,大大延长了机器使用寿命。
3.结构简单,维修方便。经过不断的改进优化,在保证机器的性能提高的同时,机器结构也得以简化。整个机器更容易操作,维修更加的方便,停机维修时间大大的缩短。
4.产能大,成品粒型好。PE颚式破碎机采用先进破碎原理,使产品中立方体所占比例明显提高,针片状石子减少粒级更均匀。
型号 | 给料口尺寸 (mm) |
最大进 料粒度 (mm) |
排料口调 整范围 (mm) |
处理能力 (t/h) |
偏心轴转速 (r/min) |
电动机功率 (kw) |
总重量 (t) |
外形尺寸 (长×宽×高) (mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 4P 5.5 | 0.8 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 1.2 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 4P 11 | 1.5 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-21 | 300 | 6P 15 | 2.8 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-64 | 275 | 6P 30 | 7 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 6P 55 | 12 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 6P 55 | 15.8 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-160 | 250 | 6P 55 | 17 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 8P 110 | 29 | 2660×2430×2800 |
PE-800×1060 | 800×1060 | 640 | 130-190 | 130-330 | 250 | 8P 110 | 29.8 | 2710×2430×2800 |
PE-830×1060 | 830×1060 | 650 | 160-220 | 150-336 | 250 | 8P 110 | 30.7 | 2740×2430×2800 |
PE-870×1060 | 870×1060 | 660 | 200-260 | 190-336 | 250 | 8P 110 | 31.5 | 2810×2430×2800 |
PE-900×1060 | 900×1060 | 685 | 230-290 | 230-390 | 250 | 8P 110 | 33 | 2870×2420×2940 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-380 | 200 | 8P 110 | 52 | 3380×2870×3330 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-500 | 200 | 8P 110 | 55 | 3480×2876×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 6P 160-220 | 100.9 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 8P 280-355 | 139 | 5160×3660×4248 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 3.8 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 6P 22 | 5.5 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 7 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 9.7 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 15.6 | 2720×1950×1600 |
