当前位置: 首页 > 产品中心 > 破碎设备 > 单缸圆锥破碎机

单缸圆锥破碎机

电机功率:90-750kw

进料粒度:50-560mm

生产能力:36-2181t/h

成品规格:

  • 10-20mm

    10-20mm

  • 20-40mm

    20-40mm

  • 40-60mm

    40-60mm

  • 60-80mm

    60-80mm

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
单缸圆锥破碎机

单缸圆锥破碎机我公司引进美国技术、结合中国金属材料的性能为满足发展中国家的需求而设计的一种高效率破碎机。外形非常的简洁紧凑,通过底部单缸的独特设计结构,完成了排料口直接调节、预防过铁、清腔的三个重要功能。因此,单缸液压圆锥破碎机没有外挂的排料口调节机构,也没有外部液压缸或者弹簧的防过铁装置,整体外形结构简单紧凑。

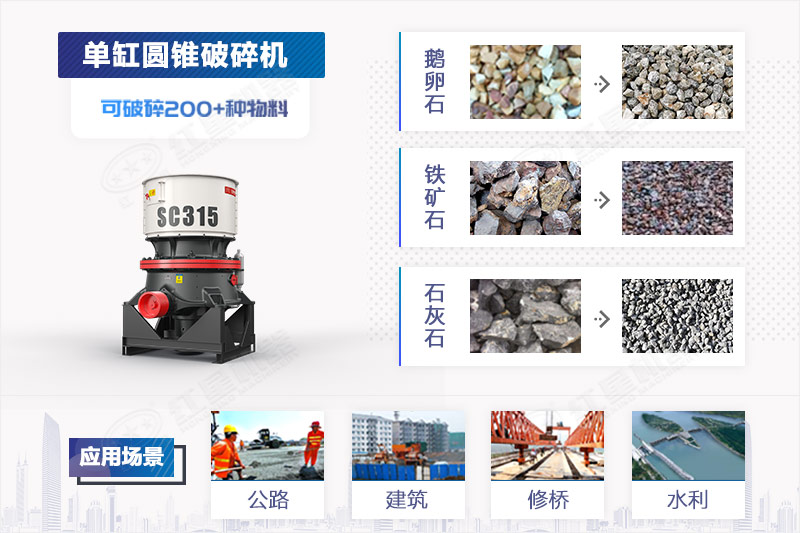

单缸圆锥破碎机分别应用于中碎和细碎作业。被广泛应用于冶金、建筑、公路、化工、建材工业中,适于破碎高硬度和高磨蚀性的矿石及岩石,尤其在金属矿和建筑砂石料的破碎方面应用较为广泛。

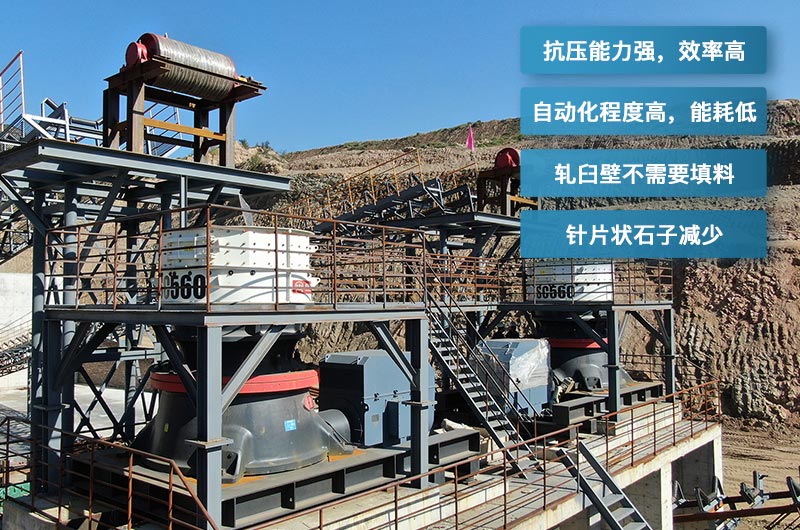

单缸圆锥破碎机客户现场

多组单缸圆锥破碎机作业客户现场拍摄

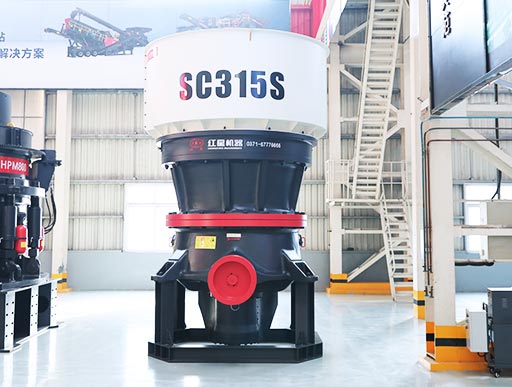

单缸圆锥破碎机图片

单缸圆锥破碎机

SC250单缸圆锥破碎机

不同规格下的单缸圆锥破碎机

不同规格设备展示

单缸圆锥破碎机生产厂家

单缸圆锥破碎机生产厂家

单缸圆锥破碎机价格分析

不同选材用料,不同技术含量以及不同厂家出处下的单缸圆锥破碎机价格并不是一样的,有贵的,也有便宜的,如您想深入了解这部单缸圆锥破价格的话,欢迎随时免费咨询。我公司单缸圆锥破碎机设备厂家直销,质量可靠,价格优惠,诚邀您来厂实地参观考察。

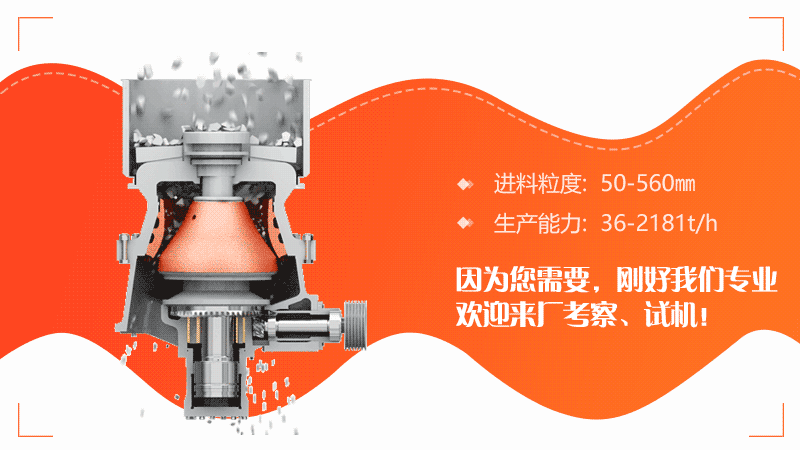

工作原理

单缸圆锥破碎机工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。当物料加入到破碎腔后,主轴总成在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎,破碎出的物料从而排料口排出。

单缸圆锥破碎机工作原理

工作原理

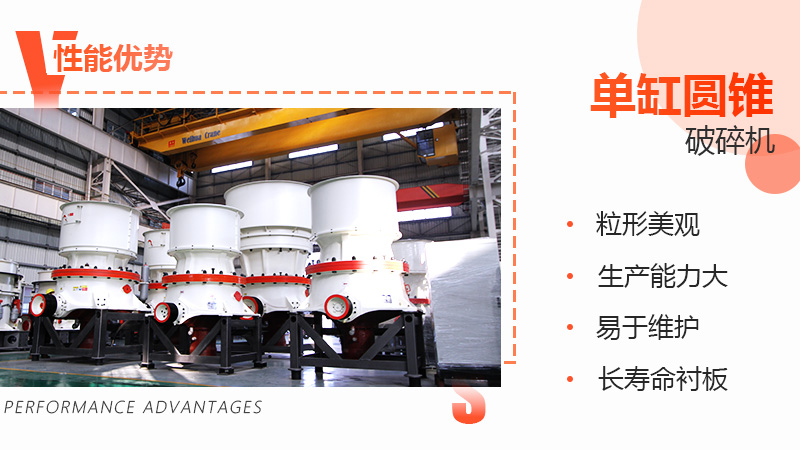

性能优势

1、单缸圆锥破碎机的主轴上下两端均有支撑,能承受更大的破碎力,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。

2、机器在将破碎冲程、破碎速度以及破碎腔形状的恰到好处的组合设计,使该机在动锥大端直径相同的情况下,比老式圆锥破碎的产量高 35%~60%,生产能力大等特点。

3、采用特有的破碎腔形状以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。

4、易损件更换快捷,为了节省易损件的更换时间,经过精心设计和加工,轧臼壁与锥体之间的接合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充、填补料时间。

6、单缸圆锥破碎机的稀油站则采用电制冷方式,制冷快,效果好,避免了风冷制冷慢、水冷水源缺的制约。

技术参数

  • 单缸圆锥破碎机

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
更多型号请联系我们,支持定制
