轮胎移动圆锥式破碎站

应用范围:冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业等。

运输宽度:3000-4550㎜

设备配置:GYS300、GYS400、HP300

免费获取报价免费获取报价 在线留言在线留言
24h免费服务热线: 0371-67772727
轮胎移动圆锥式破碎站

轮胎移动圆锥式破碎站又叫圆锥车载碎石机,和履带圆锥碎石机统称移动圆锥碎石机,它是为了满足发展中国家的需求引进美国技术、结合中国金属材料的性能而设计的一种高效率破碎机。配置的主破碎机底部单缸的独特设计结构,完成了排料口直接调节、预防过铁、清腔的三个重要功能,再加上移动机架的支持,机动性也得以实现,整体外形结构简单紧凑。

移动圆锥破碎机多种应用领域

移动圆锥破碎机多种应用领域

这款圆锥车载碎石机主要用于中碎和细碎作业,被广泛应用于冶金、建筑、公路、化工、建材工业中,适于破碎高硬度和高磨蚀性的矿石及岩石,尤其在金属矿和建筑砂石料的破碎方便应用较为广泛。

轮胎移动圆锥式破碎站图片实拍

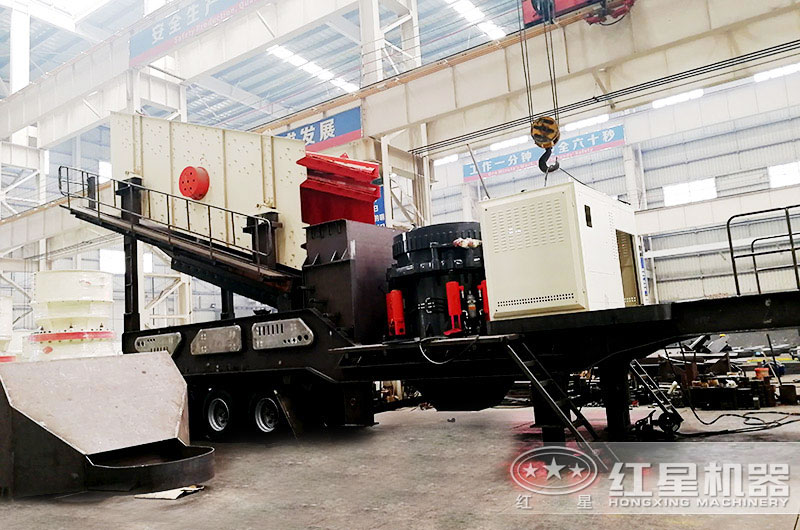

圆锥车载碎石机生产车间

圆锥车载碎石机红星生产车间

轮胎移动圆锥式破碎站挂上车头发货中

轮胎移动圆锥式破碎站挂上车头发货中

移动单缸圆锥车载碎石机

轮胎移动圆锥式破碎站配备主机为先进的单缸圆锥破碎机

圆锥车载碎石机工作原理

圆锥车载碎石机工作时,给料机把物料传送到主破碎机圆锥破中,圆锥破是由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出到振动筛上,符合规格的通过传送带传送到成品堆上,不符合规格的重新传送到圆锥破中再次破碎。

圆锥车载碎石机工作原理

圆锥车载碎石机作业原理

轮胎移动圆锥式破碎站性能优势

1、轮胎移动圆锥式破碎站配置的圆锥破靠挤压实现物料的破碎作业,层压破碎对设备耐磨件的损耗比较低,主要用于对各种硬度的矿石进行中碎和细碎,尤其对于硬度高的矿石破碎有着明显的优势。

2、它主破碎机配置灵活,即可配置生产经济的单缸圆锥破碎机,又可配置结构简单的多缸液压圆锥破碎机,还可以配置全自动系统的全液压圆锥破碎机等,多种机型,尽您所需。

轮胎移动圆锥破碎站性能优势

轮胎移动圆锥破碎站性能优势

3、这款新型移动破碎设备配置的是轮胎式移动机架,挂上车头即可行走,随买随用,转场方便。

4、圆锥车载碎石机是结合现在市场所需而生产的,十分符合现在环保的需求,它不易产生粉尘和噪音,直接开到现场,也避免了原料运输过程中产生的污染。

挂上车头就走的圆锥车载碎石机

挂上车头就走的圆锥车载碎石机

轮胎移动圆锥式碎石机与履带移动圆锥式碎石机大PK

这两款设备统称移动圆锥破碎站,顾名思义,它们两个配备的主破碎机都是圆锥破,只是驱动方式不同,一个是轮胎驱动,一个是履带驱动,它们都实现了机动性能的大突破,但它们适用的环境不同,一个是擅长较为平坦的环境,一个是较为复杂的环境,如爬坡上山等高难度作业。

两款移动圆锥破碎站大对比

两款移动圆锥破碎站大对比

圆锥车载碎石机多少钱一台

圆锥车载碎石机是较为新型先进的矿山破碎设备,与固定式碎石机相比不管是材料、配置、还是技术上都有了较大的突破,相应的设备厂家投入的成本也较多,它的价格大概在六七十万到一二百万之间。另外,友情提醒大家,购买的这款设备毕竟不是小数目,最好还是去大厂家购机,大厂家不管是设备质量还是价格都比较放心,例如河南红星机器厂家,至今建厂40余年,有专门的技术研发团队、生产经验丰富是生产团队、负责任的销售团队和售后人员,红星机器用户覆盖全国,远销国外,是用出来的牌子,因此,对移动圆锥碎石机比较感兴趣的用户,可来红星厂家考察下设备,也可到周边现场参观,了解红星机器的整体性能以及厂家实力。

周边轮胎移动圆锥破碎站生产现场

周边轮胎移动圆锥破碎站生产现场

技术参数

  • 圆锥破碎机
  • 履带式圆锥破碎移动站
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
型号 HXTSC160 HXTSC250 HXHP300
料仓容积 3m³ 3m³ 3m³
上料皮带 LTB1000×6m LTB1000×6m LTB1200×6m
圆锥破碎机 SC160 SC250 HP300
主皮带 LTB800×10m LTB1000×10m LTB1000×10m
预选筛 HX1230 HX1430 HX1430
筛下皮带 LTB800×5.5m LTB1000×5.5m LTB1000×5.5m
筛头皮带 LTB500×1.5m LTB650×1.5m LTB650×1.7m
返料皮带 LTB500×11m LTB650×11m LTB650×12m
履带 500×3.8m 500×4.2m 500×4.2m
行走速度 0-20m/min  0-20m/min 0-20m/min
爬坡能力 ±20° ±20° ±20°
发动机功率  96kw 106kw 106kw
总功率  201kw 298.5kw 268.5kw
外形尺寸 17m×4m×5m 19m×4.3m×5.5m 19m×4.3m×5.5m
重量  40t 53t 52t
最大处理能力 100-250tph  180-450tph 160-400tph
