圆锥破碎机规格型号和选型方法

发布者:史亚芬 发布:2016-12-08 08:32:12 更新:2021-11-18 16:35:26
工厂直供,价格优惠享不停! 如果您想了解我们的产品,欢迎点击咨询 在线咨询了解产品

圆锥破碎机的过载保护装置和层压式破碎原理,使得圆锥破碎机抗压能力强、适用范围广,并且破碎物料时易损件磨损率低,所以常用圆锥破碎机来中碎或细碎物料,但是不同规格型号的圆锥破碎机的进出料粒度、生产能力是不同的,下面是关于圆锥破碎机规格型号介绍。

圆锥式破碎机破碎生产现场

圆锥式破碎机破碎生产现场

一、圆锥破碎机规格型号

圆锥破碎机根据过载装置的不同可以分为:液压圆锥破碎机、弹簧圆锥破碎机和复合圆锥破碎机。

其中液压圆锥破碎机又分为单缸液压圆锥破碎机、多缸液压圆锥破碎机和全液压圆锥破碎机,每种圆锥破碎机都有自己的型号和技术参数,下面是具体圆锥破碎机型号和技术参数。

单缸液压圆锥破碎机规格型号

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 250 200 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 267-605
C2 400 320 29 225-515
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 38 30 4 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 35 25   70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同

单缸液压圆锥破碎机

单缸液压圆锥破碎机图片

集机械、液压、电气、智能控制等技术于一体,全新破碎机结构、层压式破碎腔型,及全智能自动化控制系统,通过底部单缸特别设计结构,完成了排料口直接调节、预防过铁、清腔的三个重要功能,多种腔型结合,适应多种粒度需求。

多缸液压圆锥破碎机规格型号

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22~38 160~250 160 11
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 20
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 107 85 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 27
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 40
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 70
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同

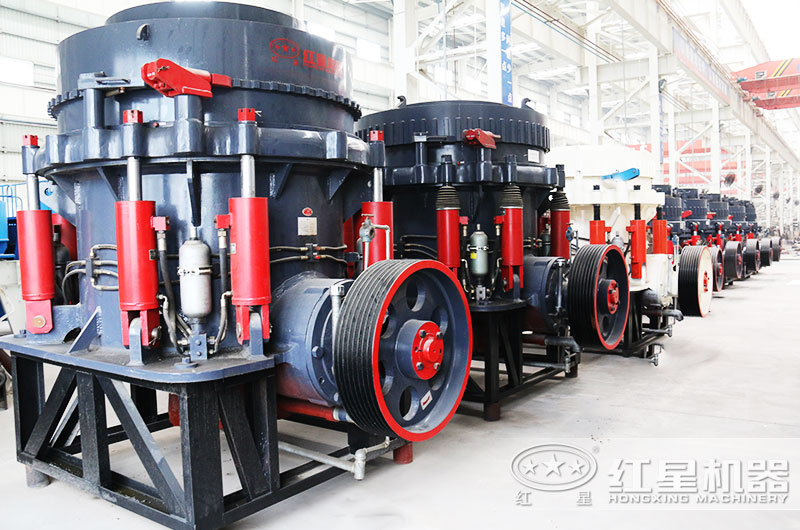

多缸液压圆锥破碎机

多缸液压圆锥破碎机图片

引进德国新技术而开发,采用了粒间层压原理设计的特殊破碎腔及与之相匹配的转速,产品粒度均匀,呈立方体,配备远程触摸屏操作界面,适应大范围产品粒度要求,多缸液压圆锥破为恒腔型,物料粒度稳定。

全液压圆锥破碎机规格型号

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
GYS 300 C1 910 175 140 13-38 81-180 90 10
C2 102 80 9-22 60-180
F1 76 60 3-16 36-145
F2 41 30 3-13 36-130
GYS 400 C1 1200 241 190 19-51 207-400 200 20
C2 210 168 16-38 162-350
C3 137 110 13-31 126-310
F1 105 85 8-25 109-230
F2 89 70 6-16 82-230
F3 64 50 3-16 40-230
GYS 500 C1 1600 269 215 25-64 280-650 280 40
C2 241 190 22-51 258-450
C3 209 170 16-38 180-410
F1 133 105 10-25 162-355
F2 89 70 6-19 136-330
F3 70 55 5-13 90-300

注:产量根据不同物料,进料粒度等因素其结果将有所不同

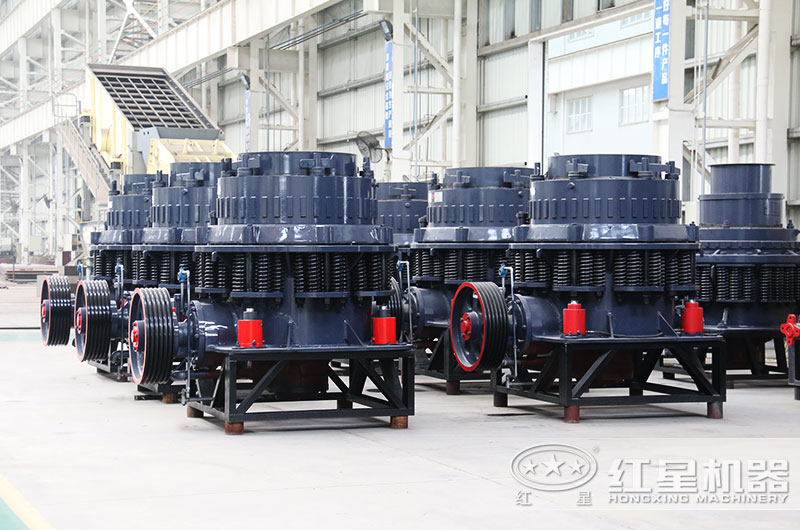

全液压圆锥破碎机图片

全液压圆锥破碎机图片

采用了特殊破碎频率和偏心距,使破碎产品中细粒级含量更高,小于闭口边排料口粒含量可达80%,提高后续工序处理能力,降低综合能耗,而且保险缸能使过载保护和清腔功能自动控制,液压润滑组合式油站,体积小、接线简单。

弹簧圆锥破碎机规格型号

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

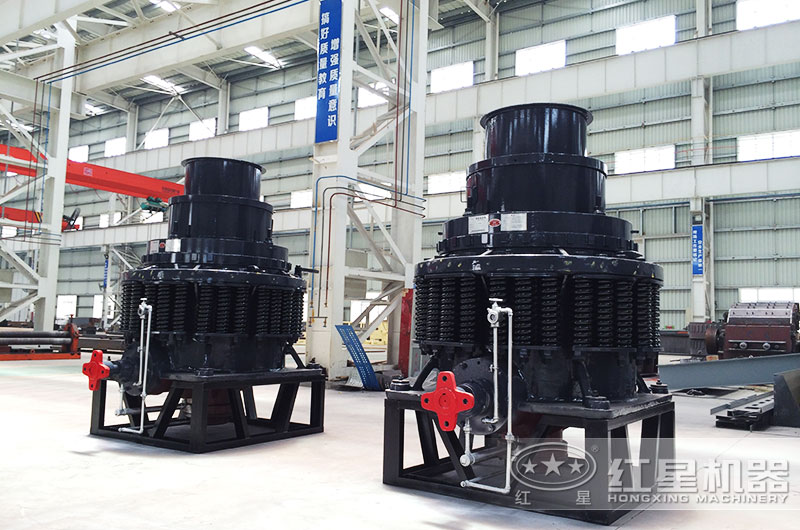

弹簧圆锥破碎机

弹簧圆锥破碎机图片

弹簧圆锥破问世相关较早一些,提供弹簧式保护装置,大大减小了停机时间,机体为铸钢结构,在重载部位设置有加强筋,含调整器,可快速调整破碎出料粒度的大小。

复合圆锥破碎机规格型号

规格 型号 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
PSG 1300 1313 1295 137 110 13-31 109-181 160 23
1321 210 170 16-38 132-253
1324 241 190 19-51 172-349
1306 64 50 3-16 36-163
1308 89 70 6-16 82-163
1310 105 85 8-25 109-227

注:产量根据不同物料,进料粒度等因素其结果将有所不同

复合圆锥破碎机图片

复合圆锥破碎机图片

复合圆锥破同样采用弹簧保险装置,过载保护稳定可靠,液压清腔使清腔简单、快捷,排料口通过液压推动缸调整,调整方便,以挤满给料工作,衬板磨损更均匀。

江苏客户圆锥破碎机工作现场图片

江苏客户圆锥破碎机工作现场图片

二、圆锥破碎机选型方法

圆锥破碎机规格型号多样,在挑选时要按照一定的方法步骤来,这样有助于大家选择到合适的圆锥破碎机,下面是红星工作人员总结的关于圆锥破碎机规格型号选取方法。

先要根据所加工物料的进出料粒度选择从所有中选择出可以用来破碎物料的设备种类和型号,然后再根据作业环境情况、物料硬度大小从合适的型号中进一步筛选,其次就是根据我们对产量的要求筛选出合适的圆锥破型号,再根据设备性价比确定我们要购买的规格型号。

客户来厂考察设备

客户来厂考察设备

通过以上的步骤,相信我们可以从众多的圆锥破碎机规格型号中选择到适合自己的,也希望该文章对大家认识和了解圆锥破有所帮助,如果您有疑问,或想了解更多关于圆锥破碎机的相关信息,可以在线咨询了解,红星工作人员免费为您解答。
