红星机器厂家专业生产各种破碎,制砂,选矿等设备,圆锥破碎机是破碎设备的主要产品,具有性能稳定,破碎效率高的优点,它主要用于高硬度矿石破碎作业,例如:鹅卵石,花岗岩,铁矿石,石英石,大理石等,生产能力可以达到每小时2000吨。此外,红星厂家的圆锥破碎机型号繁多,对于需要了解的用户,请继续往下看!
红星圆锥破碎机车间实拍
随着矿山行业的发展,红星矿山设备厂家研发生产的圆锥破型号也越来越齐全,一般可分为三大类:弹簧式、液压式和复合式。下面将为您逐一介绍:
1、弹簧圆锥破碎设备
弹簧圆锥破碎机——采用弹簧保险装置,可以使矿山等物料通过破碎腔而不会损坏机器,而且使用起来也很方便快捷。生产能力为45-1270t/h,进料粒度≤334mm,热门型号有:
规格 | 型号 |
破碎锥大端直径 (mm) |
最大给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
总重量(t) |
外形尺寸(长×宽×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
2、液压圆锥破碎设备
1)单缸液压圆锥破碎机——采用较为先进的破碎技术,集机械,液压,电气,自动化,智能控制等于一体,具有新型破碎机结构,优化的叠层破碎腔和全智能化的自动控制系统,性能稳定且效率高,可用于中碎,细碎和超细碎各种矿山物料,生产能力为50-660t / h,进料尺寸≤560mm,热门型号有:SC100S、SC160S、SC250S。
2)多缸液压圆锥破碎机——适用于破碎各种中等以上硬度的矿石和岩石,它采用层压破碎原理,提高了生产能力和效率,具有外形好,能耗低,自动化程度高,可靠性高,操作维护简单,使用成本低等优势,生产能力为50-855t / h,进料尺寸≤330mm,热门型号有:HPM200、HPM400、HPM500。
3)全缸液压圆锥破碎机——是经过优化设计的新型圆锥破碎机,有更好的破碎频率和偏心距,破碎成品中细粒级含量较高,成品率可达到80%,生产能力为50-855t/h,进料粒度≦330mm,热门型号有:HXGYS 300、HXGYS 400、HXGYS 500。

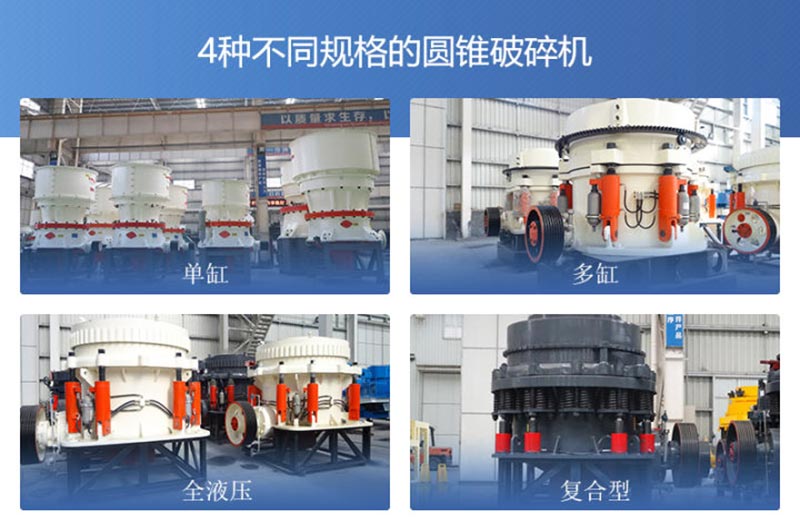

圆锥破碎机型号大全
3、复合圆锥破碎设备
复合型(西蒙斯)圆锥破碎机——由于合理的零件材料和结构设计,使得该设备使用寿命得到了延长,而且破碎性能稳定,具有破碎比大,效率高,处理量大,运行成本低,调整方便,经济使用的特点,生产能力为50-855t/h,进料粒度≦330mm,热门型号有:
规格 | 型号 | 破碎锥大端直径(mm) | 给料口尺寸(mm) | 最大给料尺寸(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 电机功率(kw) | 主机重量(t) |
PSG 1300 | 1313 | 1295 | 137 | 110 | 13-31 | 109-181 | 160 | 23 |
1321 | 210 | 170 | 16-38 | 132-253 | ||||
1324 | 241 | 190 | 19-51 | 172-349 | ||||
1306 | 64 | 50 | 3-16 | 36-163 | ||||
1308 | 89 | 70 | 6-16 | 82-163 | ||||
1310 | 105 | 85 | 8-25 | 109-227 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
外在结构:
圆锥式破碎设备主要是由:机架、传动装置、偏心轴套、上破碎壁(固定锥)、下破碎壁(动锥)、润滑系统等部分组成,并且还安装的有调整装置、防尘装置、保险装置等,来保障设备正常稳定的工作。
圆锥破碎机工作原理
内在实力:
采用的特殊破碎腔及与之相匹配的转速,可大大提高成品细料比例和立方体含量,减少针片状物料,生产出的成品粒型更加的优异,配备远程触摸屏操作界面,实时显示工作状态,以便工作人员更好的进行管理和控制。
单缸圆锥SC160破碎机破碎青石现场
青石圆锥破碎机生产现场
西蒙斯圆锥破碎机破碎鹅卵石现场
鹅卵石圆锥破碎设备生产线
红星机器专业生产各种类型的圆锥破碎机,公司凭借40多年的生产经验和引进的国内外先进技术,不断的设备进行优化和创新,而且红星所生产的每一台设备都是经过技术人员层层检查合格的产品,质量可靠,价格合理,现已广泛应用于矿山破碎、冶金、建材、筑路、化工等行业。欢迎有需要的用户致电我们的咨询热线:
