鄂式破碎机主要部件的安装

发布者:红星机器 发布时间:2013-10-31 08:07:41

用户在收到鄂式破碎机后,一定要严格按照说明及专业人士的意见进行安装,以免因为安装的不合格为后来的生产埋下不安全的隐患。本篇文章就机架、偏心轴等鄂式破碎机主要部件的安装给予详细说明:

颚式破碎机图片

机架的安装

鄂式破碎机安装在混凝土基础上,为了减小振动、躁声和吸收振动,应在机架和混凝土之间垫上一层硬方木、橡胶或其他物质。机架底脚与混凝土间的垫板必须平整、均匀和稳固。机架安装在基础上的横向水平度,每米应不大于0.2mm;纵向水平度,每米应不大于0.4mm。组合机架在螺栓未拧紧时,局部间隙不应大于0.7mm。可拆卸式机架的对口结合处表面的温和性必须良好。机架连接螺栓装配时,建议加热到300-400℃,使其联接更加牢固。

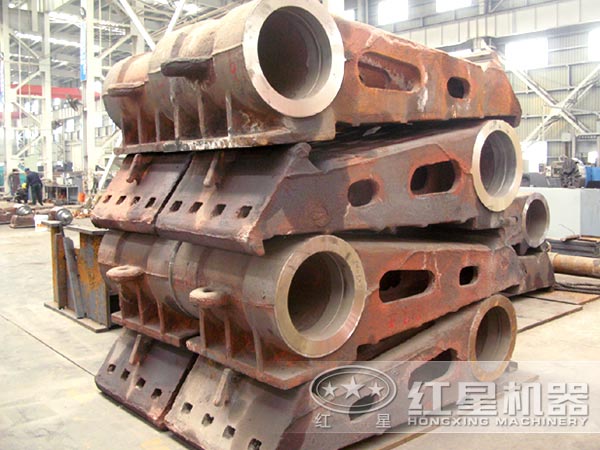

颚式破碎机配件

偏心轴和轴承的安装

装机前,将滚动轴承研配好后,再放入轴承座内,用水平仪测量其水平度和同轴度的偏差值,如在允许范围内,可把偏心轴放到轴承上。然后再用涂色法检查轴颈和轴承的接触情况,如接触情况不满足要求,还应进一步刮研。最后一次装轴时,应在轴承和轴颈上加一些润滑油。偏心轴滑动轴承座与机架的接触面积应不小于80%,间隙不得大于0.07mm。轴承中的润滑油量以装入轴承空间的60%为适宜。

颚式破碎机配件图片

连杆的安装

连杆应在主轴承与偏心轴轴颈研配好后装配。装配前应仔细检查无误,再用吊车将连杆放到比它在破碎机中的正常位置稍低一些,将连杆上、下轴承洗净并以稀油充分润滑,装上轴承、主轴、上轴承及连杆上壳,提起连杆,再装上连杆螺栓并拧紧。如果连杆上壳与连杆间加上衬垫后,仍有配合不严产生漏油的情况,红星重工提醒应补加衬垫。在条件允许情况下,建议是将全套连杆和主轴等零件,在机架外面组装好后,用吊车一次装入机架中。

齿板的安装

齿板是破碎机中磨损率较高、需要经常更换的零件。齿板用螺栓或楔子固定在机架前壁和动鄂上,其接触面必须平直,不允许有翘曲现象,否则要及时处理。由于机架前壁内侧不加工,所以在定鄂齿板背面与机架前臂之间,建议垫一层软金属垫片,确保两者紧密贴合。对于大型鄂式破碎机,也可以在动鄂与齿板间灌铅锌等金属,使两者紧密贴合。

设备的安装关系到作业效果与使用寿命,因此,必须科学合理地对鄂式破碎机的主要部件进行安装,以达到事半功倍的效果。
